ГЛАВНЫЕ ОСОБЕННОСТИ КОНСТРУКЦИИ ТВ КАБЕЛЯ И F РАЗЪЕМА

Опубликовано: 12.02.2016

Для получения качественного телевизионного сигнала требуется отличная антенна.  Важным здесь является способ доставки сигнала от подобной антенны непосредственно до приемника Вашего телевизора.

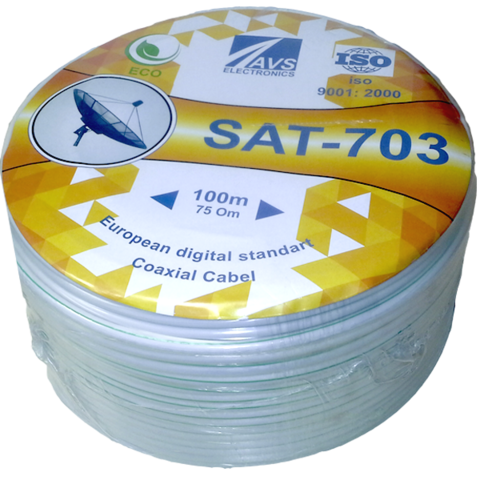

На сегодняшний день ТВ кабель можно свободно приобрести. А раньше он проходил к телевизору от скрытого места в специальном щитке, доступ к которому имели только телевизионные мастера либо специалисты. Извечными проблемами при использовании специализированных ТВ кабелей являлись их разветвители, а также соединители.Ранее широко применялся высокочастотный коаксиальный кабель (SAT-50E, SAT-703E, RG-6U). В нем центральный проводник находится в специальном цилиндре и служит вторым проводником, являющимся при этом надежным экраном. Данный экран надежно защищает от различных помех, он сделан из фольги либо тонкой проволоки, которая сплетена в экран.26df4e3631a4bcbea138197cd8e77b94.jpeg
Для коаксиальных кабелей характерны показатели соотношения внутреннего и внешнего диаметров, расположенных в нем проводников. Таким образом и рассчитывается их волновое сопротивление. Для бытового использования с целью качественного приема телевизионных сигналов хорошо подойдет кабель с волновым сопротивлением, равным 75 Ом. Для его соединения применяются специальные разъемы, а также соединители. Однако для данного разъема коаксиального кабеля потребуется особая пайка с соблюдением четкой последовательности действий: в первую очередь соединяется центральная жила, а уже после завершения установки особых прокладок, соединяется и оплетка.
На сегодняшний день привычные соединители стали все чаще вытеснять современные
F-разъемы.
Различают F коннекторы:

- обжимные;
- резьбовые.

Обжимной - можно закрепить на кабеле с использованием обжимного инструмента, а его монтаж будет осуществляться быстрее. Единственным минусом является то, что подобный разъем после монтажа уже нельзя будет перемонтировать. Он отлично подойдет для систем, которые не потребуют через определенное время модернизации. К ним можно отнести коллективные кабельные ТВ сети и др.

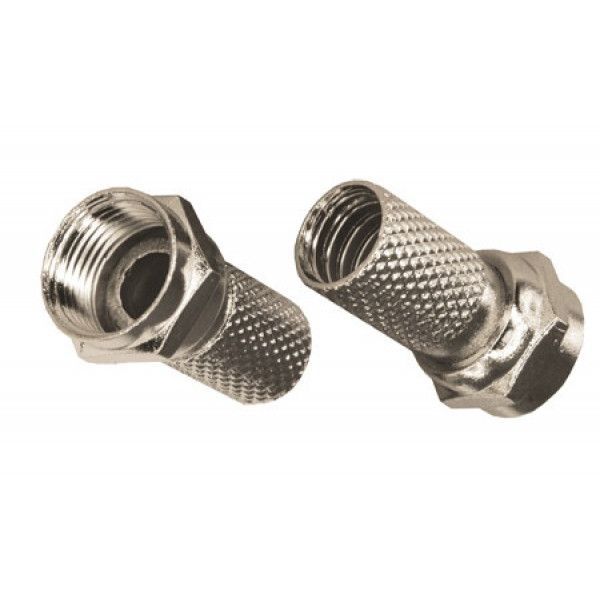

Резьбовой коннектор F типа обладает собственной внутренней резьбой, поэтому его можно накручивать непосредственно на коаксиальный кабель. Он подходит для многократного использования.
Самые надежные из всех имеющихся на данный момент F разъемов можно приобрести у специалистов компании AVS Electronics по хорошей цене.
По сравнению с обычными ТВ коннекторами, современные F-разъемы не вставляются, а вкручиваются. Это более надежное соединение, которое удерживается механически резьбой. В отличие от разъема обычного типа, который представляет собой незащищенную кабельную центральную жилу с гайкой, гнездо - это шпилька со специальным отверстием под центральный проводник.


    ПОШАГОВЫЙ РАЗБОР F-РАЗЪЕМА НА ТВ КАБЕЛЬ:

1. Снимается наружная изоляция ТВ кабеля почти на 15 мм очень аккуратно, чтобы не нарушить экранирующую оплетку.
2. Загибается и наиболее равномерно распределяется по длине внешней изоляции данного кабеля специальная экранирующая оплетка, а также фольга с проволочной сеткой.
3. Осторожно снимается внутренний кабельный диэлектрик почти на 10 мм, чтобы не испортить центральную жилу данного кабеля.
4. Надевается и накручивается разъем F типа (резьбовой) RG-6 до самого упора. При этом центральная кабельная жила, которая выступает за края гайки разъёма, по длине должна равняться 2-5 мм. Все остальное обрезается.
Современные производители качественных разветвителей данного типа зачастую используют F-разъемы не только в низкочастотной технике, но и в различной спутниковой. Набирают популярность также ТВ розетки, которые ориентированы только на F-разъем. Благодаря высокому качеству и долговечности таких разъемов, можно оставить в прошлом все проблемы, связанные с работой телевизоров, их подключением.  Для подключения к телевизору потребуется: переходник гнездо F штекер TV. Данный соединитель подходит для коаксиального кабеля типа RG, и других коаксиальных кабелей (SAT-50, SAT-703, RG-6U) имеющих наружный диаметр около 6.8 мм. Этот и другой разъем, либо переходник вы можете приобрести на сайте AVS Electronics хорошего качества, по оптовым ценам.
