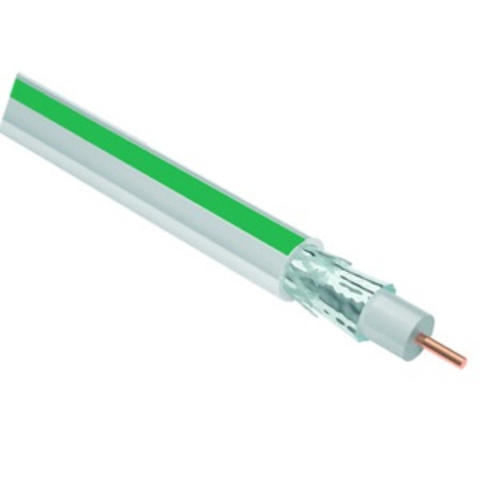

Коаксиальный кабель SAT-703 при телевизионной разводке, что учитывать?

Опубликовано: 22.07.2015

Коаксиальный кабель SAT-703 при телевизионной разводке, что учитывать?

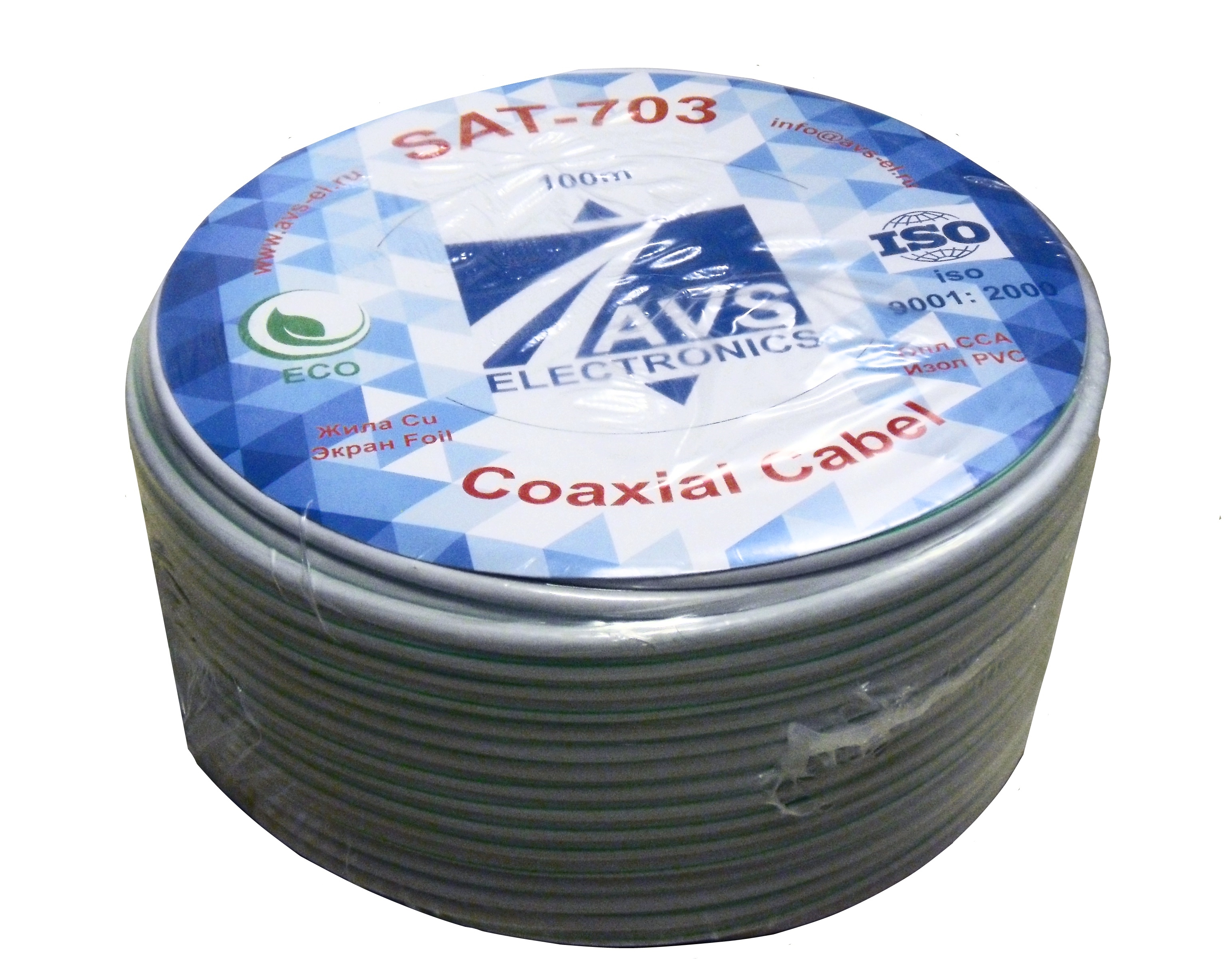

Проводя ремонт в своей квартире, при добавлении телевизионной точки на кухню либо в одной из комнат, важно знать 1221.jpgи соблюдать следующие рекомендации для получения качественного изображения: - не нужно экономить на коаксиальном кабеле. Чтобы добиться хорошего и качественного сигнала необходимо применять коаксиал SAT-703 AVS, имеющий из меди центральную жилу. А использование экранированной витой пары FTP, относящейся к 5 категории (5.Е), позволит воспользоваться всеми функциями IP телевидения;

- четкое соблюдение геометрии кабеля SAT-703 при осуществлении его прокладки, важно избегать больших поворотов с сильным переломом кабеля, а при повороте изделия на 90 градусов, его радиус изгиба должен составлять минимум 10 диаметров данного кабеля, так как различные механические повреждения, частые соединения значительно снижают уровень передаваемого сигнала и защищенность линии от помех;

- лучше вывести кабель нужной длины с разъемом BNC на конце, чем телевизионную розетку, при этом точка вывода кабеля закрывается фальшпанелью;

- соблюдение необходимой длины контакта (от 5 до 7 мм) разъема BNC с центральной жилой при установке разъемов на кабель или выполнении соединения провода;

- лучше делать не более 3-х ответвлений кабеля с помощью пассивного разветвителя (TV сплиттера) для телевизионного сигнала. В случае подключения более 3-х телевизионных точек, чтобы не потерять мощность сигнала, необходимо применять полноценный усилитель для телевизоров с диапазоном частот, равным от 47 и до 2500 МHz;

- для более удобного доступа к месту соединения коаксиального кабеля SAT-703 лучше их выполнять только в специальных распределительных коробках, которые похожи на электрические. Нельзя использовать с этой целью распределительную коробку, имеющую электрические соединения;

- телевизионный кабель нужно прокладывать на расстоянии от 15 см до электрических линий;

- следует проложить витую пару в места, где будет располагаться спутниковый декодер, благодаря чему можно будет использовать декодером более широкий список всевозможных платных каналов.

Мультифункциональный декодер позволяет параллельно пользоваться эфирным, спутниковым, кабельным, а также IP телевидением.

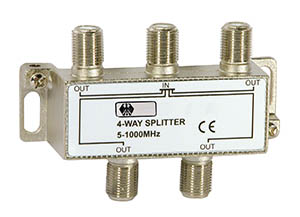

coaxial_statia.jpgСплиттер (делитель) способен работать не только в качестве разветвителя, но также как смеситель передаваемых сигналов, поэтому если нужно просматривать каналы на одном телевизоре с использованием 2-х антенн, подключенных синфазно и имеющих разные частоты, то лучше подключить сплитер либо разветвитель в обратном направлении. Тогда на каждый из имеющихся выходов сплитера будет подаваться от антенны сигнал, а из входа сплитера данный сигнал будет идти непосредственно на телевизор.

Нельзя забывать и о защите разводки антенны от высоковольтных краткосрочных импульсов. Для этого нужно установить защиту сразу после выхода антенны.

У нас вы можете получить консультацию по продукции и приобрести по хорошей цене коаксиальный кабель SAT-703, а так же экранированную витую пару FTP.
