Что такое патч-панель и для чего она необходима?

Опубликовано: 13.05.2016

В настоящее время потребность в использовании патч-панелей можно назвать значительной. Это оборудование используется в разных целях, но основным предназначением является возможность оперативно переключаться между рабочими местами и сетевым оснащением активного типа. Еще одной функцией панелей является упорядочивание кабельного хозяйства. Патч-панель 24 цена которой ниже конкурентной, принято относить к категории пассивного сетевого оснащения.

Патч-панель недорого
Особенности устройства патч-панелей

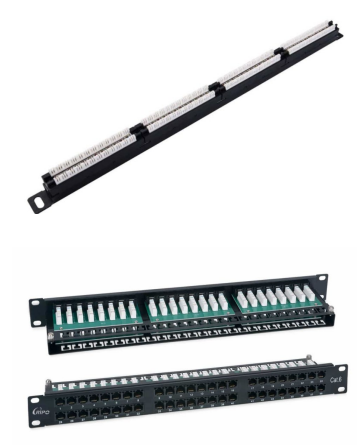

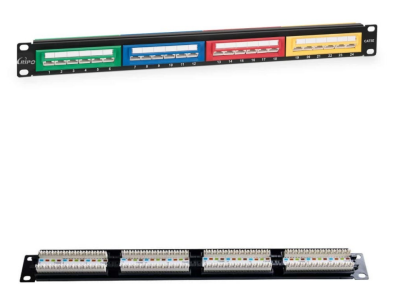

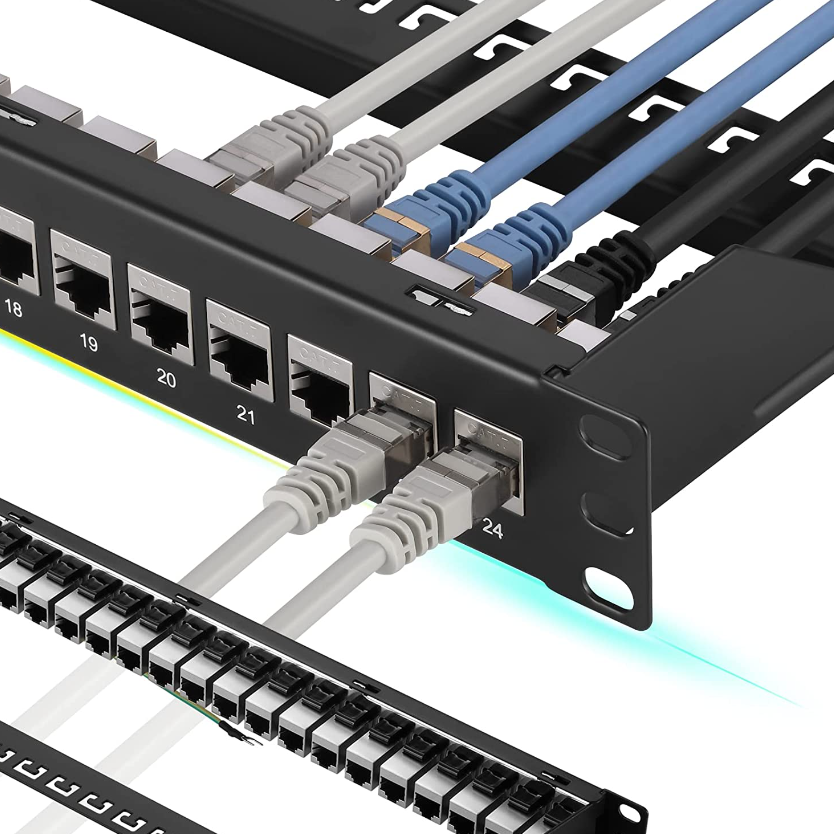

Они обладают некоторыми особенностями. На внешней стороне изделия размещаются специальные пронумерованные разъемы 8P8C (RJ-45). Они используются для того, чтобы можно было подключить патч-корд. Их принято называть портами. На обратную сторону панели выводятся контакты из разъема. Чаще всего это коннекторы типа IDC. Любой из портов получает цветовую маркировку в соответствии со стандартом, а также определенное цифровое значение. Цвет обычно соответствует расцветке жил витой пары.

На панели кабель расшивается особым образом. Этот процесс производится при помощи вдавливания жил между контактами. Для этого применяется особый инструмент. Удаление изоляции осуществляется лишь в точке контакта, что гарантирует высокий уровень надежности соединения. В этом месте практически нет риска, что будут происходить окислительные процессы.  Патч панель купить можно у специалистов компании AVS Ecectronics.
Соединение типа IDC получило очень обширное применении в телефонии. Такое соединение принято называть кроссом. По ошибке патч-панель некоторые называют кроссовой. Но такой тип панели нечасто применяется в современных сетях. Там нет стандартных 8P8C разъемов. Ее принято использовать на магистралях, в которых не нужно часто переключаться, а также для аналоговой телефонии.


Типы и классификация панелей
Патч-панель купитьСуществует обширная классификация таких панелей. Для определения в конкретную группу могут использоваться такие данные, как:

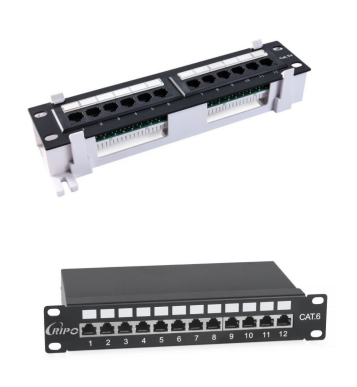

  • тип порта (RJ-45, RJ-12) оптические, коаксиальные и др.;
  • тип высоты (1U и 2U);
  • тип клемм;
  • число портов (от 4 до 96);
  • наличие экрана;
  • способ монтажа;
  • высокая плотность патч-корда и т.д.

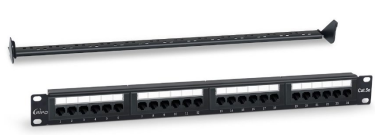

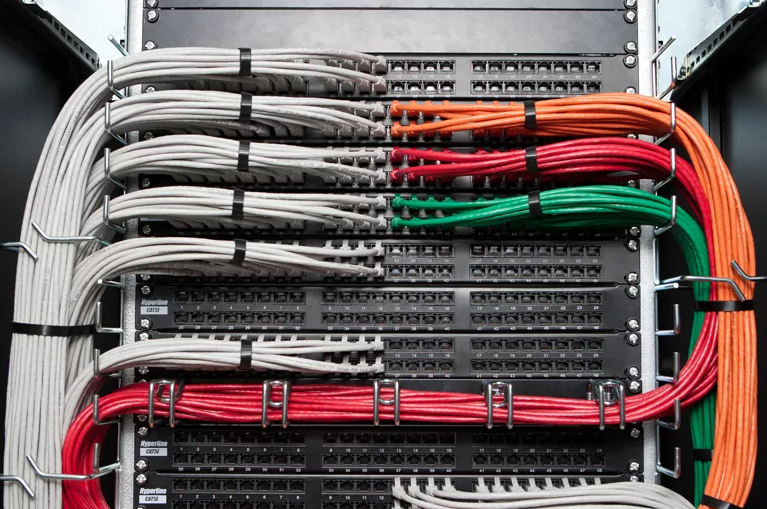

На основе таких параметров панель приписывается к конкретной группе. Благодаря этому упрощается процесс выбора под конкретные эксплуатационные особенности. Обычно СКС применяются: патч панель 24 порта, патч панель 48 портов типа RJ-45. Прокладка и расшивка витой пары производится так, что на рабочем месте любая розетка получает порт в стойке серверного типа. В данной стойке также размещается и оснащение активного типа, к примеру, АТС, свитч, роутер и пр.


Панель является главным конструктивным элементом СКС. У нее есть масса преимуществ, среди которых:

  • простота установки
  • оперативность перекоммутации;
  • интуитивно понятная схема;
  • универсальность.

У нас на патч панель цена более выгодна по сравнению с представленными на рынке аналогами. Более подробно о политике цен можно узнать у специалистов компании AVS Electronics. У компании богатый ассортимент всех компонентов СКС
