Экранированный кабель: структура, применение.

Опубликовано: 25.11.2015

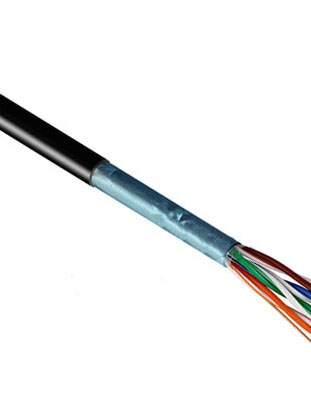

  Витопарные кабели широко и прочно вошли в современную жизнь. Самыми 333.jpgвостребованными из них на сегодняшний день являются фольгированные витые пары (FTP).


Краткое знакомство с преимуществами  и недостатками видов витых пар.

     Конкурируя между собой, витопарные кабели FTP  и UTP прочно заняли свои ниши в определённых сферах применения. Однако специалисты и знатоки всё больше и увереннее заявляют, что в будущем именно кабель (витая пара) ftp станет пользоваться большим спросом, чем его конкурент. Такой прогноз обусловлен более высокими техническими характеристиками фольгированных витых пар (FTP) перед незащищёнными (UTP).

    Главное преимущество защищённых Lan-кабелей — их невосприимчивость к высокочастотным помехам, возникающим от разнообразных источников излучения. Однако при «сопротивлении» волнам низкой частоты витые пары FTP 4  пока что демонстрируют не самые высокие свойства.  Между тем у Lan-кабелей UTP имеется главное преимущество перед их соперниками ftp 4 - ценаУ первых она значительно ниже по причине их более примитивного устройства. О внутреннем строении Lan-кабелей будет рассказано ниже.


Внутреннее строение FTP-Lan-кабелей

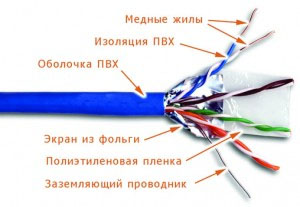

Наружный слой любой витой пары изготовлен из диэлектрика. Обычно в этих случаях используется ftp.jpgполивинилхлорид, который в просторечии некоторые именуют полиэтиленом. Под ПВХ-изоляцией у фольгированных Lan-кабелей категории S/FTP  обычно  расположена оплётка, изготовленная из медной или омеднённой проволоки. Однако нередко сразу под слоем наружной изоляции может находиться слой тонкий слой полиэтилена. А витые парные проводники располагаются под оплёткой. Они могут быть заизолированными друг от друга или не иметь индивидуальных алюминиевых экранов. В последнем случае такие Lan-пары именуются  S/UTP.  Однако многие продолжают упорно давать им названия типа «ftp 4 cca» или «кабель ftp 5e». А это является ошибкой.

  Обычно фольгированные Lan-кабели ftp 4 пары, имеющие общий и индивидуальные экраны, оснащёны неизолированным дренажным проводником. Последний служит в качестве скрепы наружного алюминиевого экрана. В случае разрыва фольги из алюминия дренированный провод не даёт «расползтись» тонкой оболочке из цветного металла.

    Всё чаще внутри витой пары (это, прежде всего, касается кабеля ftp 4 пары кат 5е) прокладываются капроновые нити, предназначенные для повышения удобства разделки изделия при выполнении монтажных работ. Кроме этого, нити из синтетических волокон предохраняют кабель ftp 5e и другие виды витых пар  от чрезмерного растягивания при его прокладке или прочих внешних физических воздействиях на изделие. Проводники, скрученные попарно, изготовлены из меди или ССА. Их толщина колеблется от 0,4 мм до 0,8 миллиметра. Каждый проводник в свитой паре покрыт тонким слоем изоляции HDPE. Для удобного различия при монтаже и подсоединении витых пар к коннектору все изоляционные покрытия свитых проводков окрашены в разные цвета:
  • оранжевый;
  • бело-оранжевый;
  • зелёный;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • коричневый;
  • бело-коричневый;
   Такое сочетание цветов изоляции радует глаз наблюдателя. Однако под разноцветными слоями изоляции могут находиться как одножильные, так и многожильные провода. Последние применяются при соединении электронно-цифровых устройств между собой, при изготовлении патч-кордов. Такие изделия устойчивы к изломам, поэтому используются в тех случаях, когда витые пары могут изгибаться или скручиваться. Lan-кабели ftp 5e с монолитными жилами задействуются при монтаже линий в стенах и лотках, для подсоединения к информационным розеткам.


 Два понятия аббревиатуры FTP 4ССА



      Следует отметить, что вышеупомянутая аббревиатура на латинице может трактоваться двояко. В одном случае она означает  «покрытый медью алюминий» и полностью пишется следующим образом: Copper Coated Aluminum. При изготовлении такого вида проводников для кабелей ftp с 4 CCA1.jpgпарами алюминиевую проволоку помещают в гальваническую ванну, где с помощью электролитической реакции она покрывается тонким слоем меди. Массовая доля красного металла в таких изделиях не превышает 10%, поэтому качество данных товаров не очень высокое.

     Cooper Clad Aluminum в переводе означает «плакированный медью алюминий». В процессе плакирования тонкий пруток из алюминия вкладывают в тонкостенную медную трубку. После необходимых протягиваний и нагреваний получается проволочка из алюминия, плакированного медью. В таких изделиях массовая доля Cu достигает одной трети. А качество кабеля ftp 4 с парами кат 5e будет значительно выше других изделий, произведённых из проводников Copper Coated Aluminum, изготовленных в гальванических ваннах.


 Кабель ftp 4 cat 5e и подобные ему: сферы применения и назначение



     Lan-кабель ftp 4 пары кат 5е  широко применяется при монтаже сетевых коммуникаций на открытых пространствах. У проводов, предназначенных для наружной прокладки, верхний изоляционный слой выполнен из полиэтиленового материала чёрного цвета. Такие изделия иногда именуют  outdoor ftp 4. При наличии такой надписи покупатель должен понимать, что это изделие предназначено для укладки на открытом воздухе. Чёрный материал, из которого изготовлена изоляция кабеля ftp с 4 парами категории 5е, не боится длительного воздействия ультрафиолетовых солнечных лучей.

     Иногда к кабельному изделию outdoor ftp 4 прикрепляют металлический трос. Последний служит заменой дополнительным подвесным системам, которые используются при воздушной прокладке телекоммуникационных кабелей.

    Кабель ftp, купить или заказать который можно в нашем магазине AVS Electronics, также широко применяется для укладки внутри помещений. В этом случае цвет верхнего изоляционного слоя, выполненного из ПВХ, будет серым. Такие типы кабелей используют:
  1. При оснащении систем IP-видеонаблюдения.
  2. В компьютерных сетях.
  3. Для подключения Интернет-соединения.
  4. В сложных телефонных устройствах и других видах электронных систем.
