Коннектор RJ-45, RJ-11 и его особенности

Опубликовано: 20.03.2017

Коннектора применение

При организации сетей коммуникации, в основе которых лежит кабель витая пара, специалисты применяют различные коннекторы, джеки, разъемы и т.п. Для правильного подбора коннекторов, необходимо изучить их разновидности, характеристики и способ применения.

Кабельная продукция: определение, применение

Кабель витая пара – это продукция, состоящая из пары проводников, скрученных между собой, а также вокруг аналогичных пар. LAN-кабель между собой различается по количеству скрученных пар проводников и варианту исполнения.

При создании сетей коммуникации в основном применяются два типа кабельной продукции: UTP и FTP. Кабели, созданные на основе витой пары, подразделяются на семь основных категорий, из которых каждая имеет свои свойства. Чем выше категория кабеля, тем лучше скорость передачи данных.

Для подключения LAN-кабеля к телекоммуникационному оборудованию необходим коннектор.

Типы коннекторов для LAN-кабеля

Самое широкое распространение получили RJ-коннекторы (RJ-45). Аббревиатура RJ означает Registered Jack – зарегистрированный разъем. Среди моделей стоит выделить коннекторы типа RJ 11 - RJ 12, а также RJ 45.

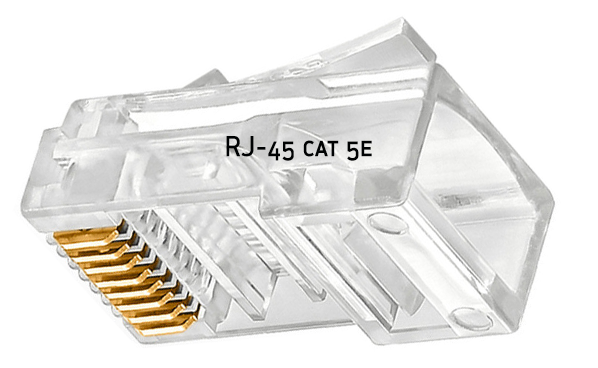

RJ-45_cat5e коннекторПервые две модели используются при подключении факсов, стационарных телефонов. Конструкция коннекторов состоит из шести позиций для контакта, однако занимать устройства могут от 4-х (тип RJ-11) до 6-и (тип RJ-12) контактов.

Модель коннектора RJ 45 чаще используется при организации вычислительных и локальных сетей. Конструкция коннектора предусматривает 8 контактных ножей столько же фиксаторов с золотым напылением.

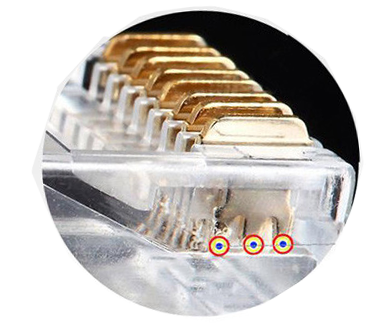

Типы и состав контактных ножей

RJ-45_cat5e_ламели_Ripo_купить

Типы:

  • 3-prong blade – контакт универсальный для многожильного провода или одножильного провода.
  • 2-prong blade – для одножильного провода.

Изделие с тройной вилкой предназначается для прикрепления к концу многожильного провода или одножильного провода.

Ножи (ламели) могут быть бронзовыми, медными, фосфорно-бронзовыми, никелевыми, медно-аллюминиевыми и т.п. Чаще встречаются никелевые и фосфорно-бронзовые изделия. Чтобы обеспечить лучший контакт, сверху ножи покрываются слоем золота, толщиной до 50 мкм.

На заводах применяются нормы покрытия золотом – около 3 мкм. По уровню покрытия определяется количество коммутаций, которые коннектор способен выдержать во время эксплуатации. В зависимости от количества напыления золота на RJ 45 цена сильно меняется.

Корпус изделий изготовлен из ABS-пластика прозрачного цвета.

Разновидности коннекторов:

  • Для UTP-провода – неэкранированные.
  • Для кабеля типа STP или FTP – с экраном.

Использование некоторых категорий коннекторов зависит напрямую от категории витой пары (это касается изделий типа CAT1 - CAT7 и RJ-45). По этому же критерию определятся эффективность частотного диапазона. К наиболее распространенным относятся изделия категории 5, 5е и 6. Например коннектор RJ-45 CAT6.

Применение кабельной продукции

Любое сетевое оборудование подключается при помощи кабеля с коннектором. Невозможно прямое подключение провода или кабеля к прибору.

В конструкции коннектора предусмотрена защелка, благодаря которой кабель надежно удерживается в разъеме сетевого оборудования. Случайное отсоединение прибора от сети возможно в крайне редких случаях. При выборе коннектора изучают характеристики каждой модели, поскольку часть их подходит только для профессионального использования.

Монтаж коннектора RJ-45

Чтобы соединить кабельную продукцию с коннектором, необходим купить кримпер RJ-45 (специальный инструмент для обжима). Кримпер надежно фиксирует провода

Порядок выполнения обжима кабельной продукции:

  • С кабеля снимают внешнею изоляцию.
  • Отмеряют расстояние проводника до конца джека.
  • Вставляют кабель в коннектор, используя одну из нижеприведенных схем раскладки.
  • Кабель с распределенными по цвету жилами вставляют в отверстие инструмента для обжима.
  • Сживают ручки кримпера.

Схемы раскладки кабеля в коннекторе:

  • Для 568А: 1 – бело-зеленый, 2 – зеленый, 3 – бело-оранжевый, 4 – синий, 5 – бело-синий, 6 – оранжевый, 7- бело-коричневый, 8 – коричневый.
  • Для 568В: 1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зеленый, 4 –синий, 5 – бело-синий, 6 – зеленый, 7 – бело-коричневый, 8 – коричневый.

В компании AVS Electronics можете выгодно купить RJ-45 коннектор, а так же наши специалисты помогут Вам подобрать продукцию исходя из ваших предъявляемых требований.
