Патч-панель 19 служит одной из главных составляющих любой СКС.

Опубликовано: 15.07.2016

Коммутационная или патч-панель служит одной из главных составляющих любой СКС.

Патч-панели - пассивное сетевое устройство, позволяющее значительно повысить безопасность работы оборудования. Их используют для организации точки соединения между портами сетевого и клиентского оборудования, а также для подключения отдельных сетевых компонентов друг к другу.

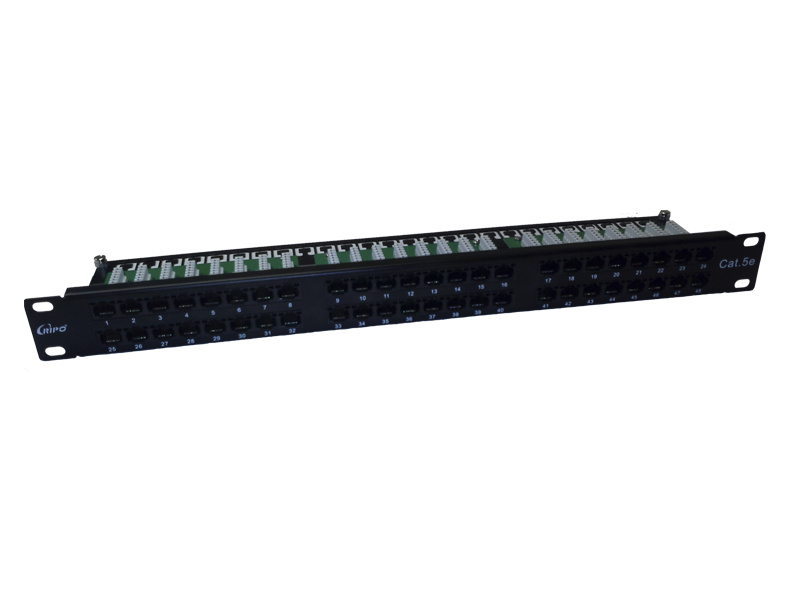

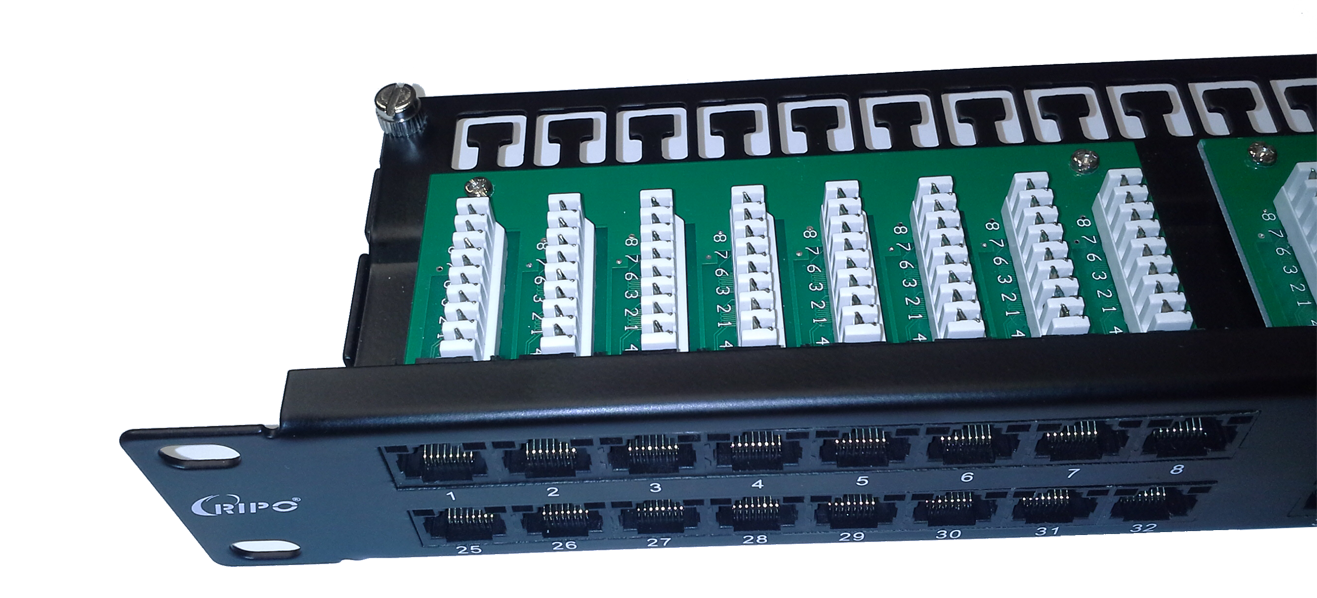

Спереди на панели расположены специальные соединительные разъемы, в основном наиболее распространенные RJ-45. А с обратной стороны находятся контакты (IDC-контакты), применяемые для фиксации соединений при подключении кабелей.
Ее корпус выполнен из качественной стали. Материал модулей – ABS-пластик. Присутствуют определенные отверстия, используемые для крепления панели к монтажным профилям.
Коммутационные панели широко используются различными провайдерами, дата-центрами (ЦОД) и коммутационными центрами, обеспечивая оперативную перекоммутацию связи. Панель позволяет сэкономить пространство внутри сетевого шкафа и одновременно подключить разное число кабелей.
Кроме того, коммутационные панели позволяют привести в порядок множество кабелей и выступают в качестве пассивной мебели. С их помощью создаются целые стойки. Без них становится практически невозможным поддержание установленного сетевого оборудования в порядке.
Монтаж патч-панелей может производиться в различные коммутационные шкафы, специальные стойки рамы. Существуют также настенные модели.
Все коммутационные панели необходимо правильно хранить, контролировать их вентиляцию во избежание перегрева, засорения пылью, ведь это может нарушить работу оборудования и стать причиной нежелательных последствий в будущем.

Типы патч-панелей


Различают наборные и фиксированные коммутационные панели.
Фиксированные панели комплектуются разъемами одинакового типа, а наборные имеют разъемы разных типов, различных категорий, видов оптоволоконных разъемов.
Более практичными считаются именно наборные панели, поскольку они позволяют использовать разные типы разъемов. Чаще всего для установки применяют 19-тидюймовые патч-панели.
Различают также коммуникативные панели по способу применения.
Первый способ подразумевает их использование в качестве точек соединения между портами сетевого активного оборудования и рабочих мест. Для этого применяется специальный коммутационный шнур.
Второй способ заключается использовании нескольких панелей, первая из которых представляет порты оборудования, а вторая — рабочих мест. Здесь также применяются коммутационные шнуры.

Классификация коммутационных панелей
В зависимости от состава разъемов выделяют фиксированные и наборные коммутационные панели.
Фиксированные панели подразделяются на:
- медные (RJ12, GG45, RJ45, TERRA, ID и иные разъемы);
- мультимедийные (XLR, BNC, RCA и иные разъемы);
- оптоволоконные (FC, LC, ST, SC и иные).


По составу разъема различают наборные патч-панели, на корпусе которых размещены разнообразные разъемы, включая оптоволоконные, медные и мультимедийные.
Помимо этого, существуют наборные патч-панели, подходящие для установки в специальных монтажных шкафах. Их различают по числу портов, которых в данных панелях встречается 4, 8, 12, 16, 24, 48 или же 96. Это стандартное число портов, применяемых в патч-панелях, однако существуют также панели с нестандартным числом портов.
По высоте патч-панели бывают - 0,5U; 1U; 2U
По категории (ISO 11801) делятся – 3; 5; 5е; 6
Коммутационные панели различаются по степени экранирования на:
- экранированные;
- неэкранированные.
Все патч-панели по типу крепления делятся на:
1. панели, имеющие настенное крепление;
2. панели, применяемые для монтажа в 10, 19-тидюймовых телекоммуникационных шкафах и стойках;
3. панели для промежуточных конструкции;
При выборе подходящей коммутационной панели стоит уделить внимание всем видам существующих классификаций для обеспечения активной и бесперебойной работы сетевого оборудования. Данная панель служит лишь связующим звеном, однако она несет также огромную нагрузку при работе оборудования. Поэтому патч-панель не только должна быть верно выбрана, но и правильно установлена. При техническом обслуживании не должно возникать никаких сложностей с доступом к ней.

На сегодняшний день патч-панели размером 19 дюймов - одни из самых распространенных. Это связано с их практичностью, ведь они подходят для разного оборудования, весьма удобны для осуществления монтажа и постоянного использования. Коммутационные панели размером 19 дюймов идеально подойдут для создания надежных СКС.
Если нужно обеспечить высококачественную коммутацию кабеля при монтаже кабельных линий, то без патч-панелей просто не обойтись. Панель позволит обеспечить надежную связь между портами рабочих мест и различного сетевого оборудования.

В нашей компании вы можете патч-панель купить по выгодным ценам, а также наши специалисты помогут подобрать оптимальный вариант под ваши задачи.
