Патч-панели 19 основные различия

Опубликовано: 03.11.2016

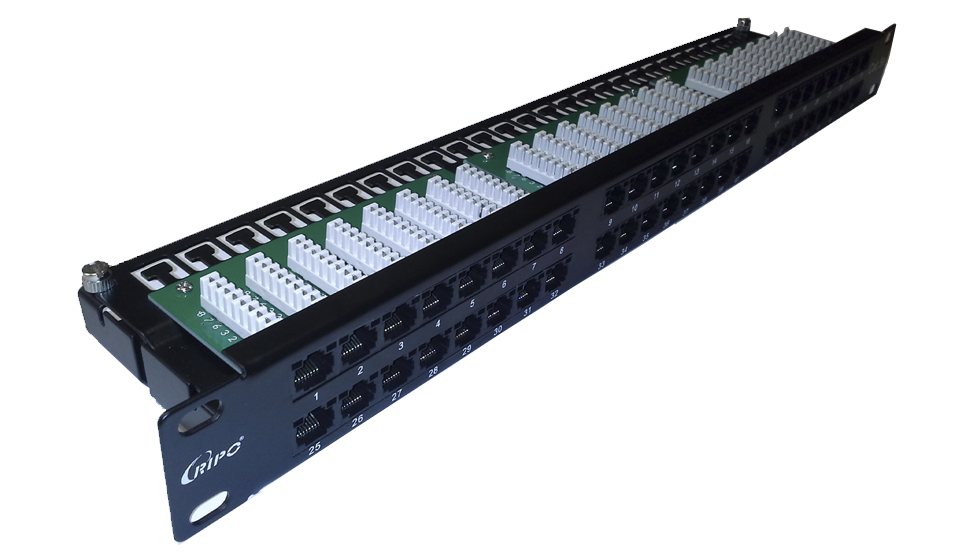

Патч-панель 19



Патч-панель 19 - является важным составным элементом СКС, относящимся к пассивному оборудованию. Данные устройства предназначены для установки связи между различными участками целой кабельной сети.

Они различаются по следующим признакам:

  • высоте – кроссовые панели 0,5 и 1u или 2u;
  • числу портов – самыми распространенными являются устройства с 24, а также 48, 12 разъемами RJ-45;
  • типу разъемов – коммутационные патч-панели, предназначенные для телефонов RJ-11 и компьютеров RJ-45;
  • по составу имеющихся портов – наборные устройства либо фиксированные;
  • наличию либо отсутствию специального защитного экрана ( экранированные патч-панели );
  • варианту монтажа – закрепляемые на стену, в стойку либо в конструктивные элементы промежуточных опор.
  • категории: Cat3; Cat5e; Cat6; Cat6a; Cat7;

Это только основная часть огромного количества критериев, по которым классифицируются коммутационные панели. В действительности, данные устройства намного более разнообразны. Это относится и к патч-панелям Ripo. Хотя они имеют определенные конструктивные особенности, однако все устройства обладают высоким качеством материалов, которая подтверждается соответствующими сертификатами, гарантией от производителя.


Особенности устройства

С передней стороны кроссовых панелей расположены специальные разъемы, которые называют еще портами. С их помощью осуществляется подключение патч-кордов RJ-45, при этом каждому порту присвоен определенный номер. Вывод контактов данных разъемов происходит с задней стороны коммутационной панели, где расположены специальные коннекторы IDC.

Помимо цифрового обозначения, на всех портах нанесена обычная маркировка, цветовой вариант которой идентичен цветовому исполнению жил. Для расшивки кабеля на кроссовую панель необходимо осуществить следующее действие: вдавить жилы прямо между контактами определенным инструментом, который в народе называется «забивалкой». Однако не стоит забывать, что изоляцию в таком случае следует устранить лишь в месте контакта. При соблюдении этих правил удастся получить надежное соединение, при этом достаточно устойчивое к окислению.

Во всех экранированных коммутационных панелях имеется специальный защитный экран, обеспечивающий необходимую защиту сигналам от возможных помех, что полностью соответствует установленным требованиям по электромагнитной безопасности. Подобные коммутационные панели широко используются в современных СКС при наличии линий связи со специальным защитным экраном.

Значение патч-панелей для СКС

Как уже отмечалось, патч-панель служит одной из главных составных элементов СКС. Это связано с тем, что данная панель способна обеспечить достаточно быструю перекоммутацию существующих систем связи. В процессе устройства СКС зачастую ее размещают на специальных стойках, предназначенных для закрепления кабелей, либо в специальных шкафах. Для каждой линии связи имеется отдельный порт. Это объясняет наличие одинакового числа портов, в том числе и разъемов.

Среди огромного многообразия различных функций коммутационных панелей можно также обозначить их способность обеспечить полный порядок при содержании слаботочной кабельной системы. Кроме того, не стоит забывать, что эти панели относятся именно к пассивным устройствам.

Отличительные особенности патч-панелей и их преимущества по сравнению с остальными видами соединений:

  • обеспечение высокой скорости выполнения перекоммутации;
  • достаточно простая и понятная схема;
  • несложный монтаж и простой демонтаж;
  • универсальность данных устройств.

Учитывая все вышеперечисленные преимущества и характеристики данных панелей, можно сделать однозначный вывод о том, что без использования этих устройств, СКС нельзя будет считать правильно организованной.

В компании AVS Electronics вы можете патч-панели купить по выгодной цене, а также получить консультацию технического специалиста по расчету ваших проектов
