Телекоммуникационные шкафы и стойки

Опубликовано: 19.11.2015
Весьма активное развитие современной сферы телекоммуникаций ставит свои условия. Например, все чаще требуется размещение большого объема разнообразного оснащения. Причем оборудование надо помещать на минимальной площади, которая только может быть возможной при конкретных условиях. Подобные задачи вполне разрешимы, но для этого надо использовать специальный шкаф телекоммуникационный, а также Монтажные шкафы и стойкиприменяется стойка 19. Такие изделия помогают качественно размещать разнообразное ИТ-оборудование, автоматизированные и управленческие системы, многообразные распределители, ИБП и многое другое.
Сегодня принято чаще всего применять два ключевых типа открытых стоек (например, стойка 19 дюймов), которые отличаются количеством рам. Стойки могут обладать повышенным уровнем прочности, надежности и жесткости, чтобы на них можно было эффективно и безопасно размещать различное тяжелое оборудование.

Сегодня принято называть стойку либо же шкаф телекоммуникационный 19 стандартными, если в конструкции ширина между направляющими составляет девятнадцать дюймов. На протяжении нескольких десятков лет именно такие стойки с аналогичными размерами рассматриваются в качестве эталона большим количеством разнообразных комиссий, занимающихся стандартизацией во всех странах. Поэтому большая часть серверного, а также телекоммуникационного оснащения выпускается с такими параметрами, которые удовлетворяют такой ширине. Шкаф 19 дюймов способен обладать различной глубиной. Это обычно зависит от особенностей размещаемой там аппаратуры. На данный момент чаще всего принято использовать телекоммуникационные шкафы, глубина которых варьируется в пределах от 600 до 1000 миллиметров.

Любое название стойки, шкафа содержит в себе особые технические обозначения, например, «9U» и остальное в этом роде. Благодаря данному способу принято указывать высоту стойки, которая измеряется в «юнитах». Данная единица измерения применяется исключительно для стоечного оборудования. Она составляет 44,45 миллиметра, то есть 1,75 дюйма.

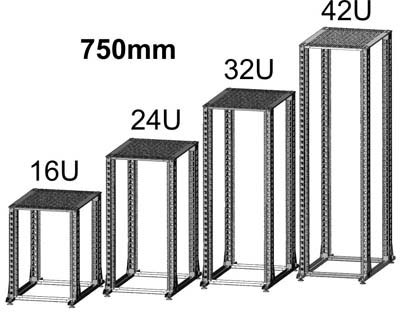

Шкаф 42U обладает шаблонной высотой. Она составляет примерно 187 сантиметров пространства. Как правило, ее вполне хватает для монтажа офисного сетевого оснащения, которое уже есть в наличии. Современная аппаратура производится с таким расчетом, чтобы высота обладала целым количеством юнитов. При помощи данной стандартизации можно предельно результативно употреблять полезную площадь, когда применяется стойка телекоммуникационная.
Шкаф телекоммуникационный может отличаться в зависимости от типа монтажа. Например, они бывают настольными, а также настенными. Немного активней применяются шкаф 19 напольный, потому что они дают уникальную возможность разместить большое число оснащения на площади пола порядка одного квадратного метра.

Если количество аппаратуры является небольшим, то лучше отдать предпочтение использованию такой позиции, как шкаф 19 настенный. Он обладает практически такими же конструктивными решениями, как и шкаф 19 напольный. Как правило, оба типа таких шкафов телекоммуникационных обладают специальной перфорацией стенок, что требуется для осуществления природного процесса охлаждения. Также в них обычно содержатся проемы, необходимые для расположения добавочных вентиляторов, ИБП. Конструкция шкафа не обходится без отверстий, нужных для вывода проводов, а также особых заземлительных клемм.

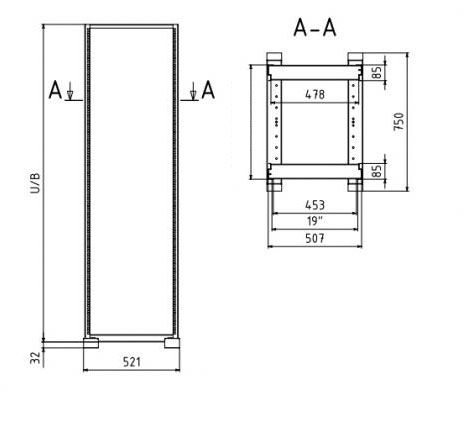

Стойка монтажная чертеж
Монтаж оснащения непосредственно в стойки представляет собой достаточно простую процедуру. Вертикальные направляющие изделий обладают особыми отверстиями, находящимися по всей длине. Они в обязательном порядке принадлежат «юнит-шагу». Большая часть случае отличается тем, что данное отверстие обладает квадратной формой. Там есть специальный крепеж, представляющий собой щеколды с гайками квадратной формы, винтом с уникальной резьбой. Стойки устаревших моделей характеризуются применением традиционных болтов.

Современные предприниматели обычно не прекращают искать разнообразные решения для максимально эффективного размещения предельного количества оснащения на сравнительно наименьшей площади. Такое решение может быть результативно реализовано при помощи применения современных телекоммуникационных шкафов. В самом начале такие изделия применялись только лишь для пассивного оснащения, например, для кроссов, особых организаторов, панелей и прочего. Но со временем область использования стала постепенно распространяться также на активное оснащение, например, на переключатели, маршрутизаторы, соединители. Еще такие изделия могут употребляться для серверов, систем информационного хранения, перераспределения снабжения и прочего электрического оснащения. Во время создания проекта проводной системы структурированного типа, телекоммуникационный серверный шкаф считается чрезвычайно полезным помощником. Этого удалось добиться при помощи уникальных технических параметров данного изделия. Его монтаж производится не только лишь в офисных, промышленных помещениях, но также и во многих прочих местах, к примеру, в специализированном центре обрабатывания данных.

Стандартный шкаф называется именно так, потому что расстояние между специальными рельсами, куда закрепляется все оборудование, составляет именно девятнадцать дюймов. Еще нередко можно слышать и некоторые прочие названия телекоммуникационного шкафа. Среди них можно выделить, например, рэковый. Данный термин обладает профессиональным происхождением. Слово произошло английского «rack». Если перевести, то оно будет означать "стойка или штатив, или же подставка". Оснащение, которое может быть установлено в подобное изделие, и которое обладает стандартным креплением, принято именовать изделие rack mount. Можно отметить среди ключевых компонентов популярности такого изделия следующие: отвесный монтаж дозволяет помещать туда значительное число разнообразного оснащения, но занимать намного меньше места, нежели любые прочие типы шкафов и стоек. Касательно надежности, подобные изделия в состоянии относительно просто выдержать существенные нагрузки. Порой они способны доходить даже до восьми центнеров.

Во время выбора, а также установки такого изделия важно брать в расчет некоторые детали, спели которых габариты. Надо учитывать все детали по габаритам. Ширина обычно составляет шестьсот или восемьсот миллиметров. Чем более обширным будет изделие, тем большее количество места для оснащения будет обеспечено. Значительная ширина также может гарантировать вакантное пространство между направляющей и стеночкой. Благодаря этому можно реализовать прокладывание, установку проводов. Организаторы можно употреблять для прокладывания шнуров. Но к преимуществам широкого изделия можно отнести много факторов, однако без некоторых недостатков все же не обошлось. К примеру, широкий шкаф не может обеспечить большим местом оборудование, но он также занимает большую площадь, когда есть определенные стремления к сокращению затрат аренду. По этой причине данный недостаток можно рассматривать как весьма значительный. Стоимость широкого телекоммуникационного шкафа является гораздо более существенной, чем изделия с шириной 600 мм. Отрицательным моментом можно назвать и значимую массу шкафа, которая сильно превосходит показатели менее широкого изделия.

Стойки монтажные купитьНа современном рынке для замера высоты принято использовать Юниты. Один U равняется 1,75 дюйма. Если изделие обладает размером сорок два U, то там можно расположить лишь соответствующее число единиц оснащения, высота каждой из них при этом составит один юнит. Высота в юнитах дает возможность размещать больше оснащения в шкафу, если она высокая.
Еще одним габаритом считается глубина. Она обычно видоизменяется в пределах от четырехсот пятидесяти до тысячи миллиметров. Во время осуществления подбора изделия надо руководствоваться стандартами базового центра. Согласно таким нормам лучше всего выбирать шкаф, который не будет превышать двести сорок сантиметров. На это есть некоторые объективные причины. Например, при использовании оснащения будет не слишком удобно эксплуатировать его при чрезмерно высоких шкафах. Такие стандарты используются для коммерческих помещений. Для подбора оптимального числа предполагаемых шкафов, надо заняться некоторыми расчетами. К примеру, надо рассчитать высоту изделия, запас незанятого пространства, высоты оснащение, которое установится непосредственно в шкаф. Если надо смонтировать оснащение, суммарный объем которого составит сотню U, а при этом составит шкаф 42U, то при учете запаса вакантного места на десяток юнитов, внутри помещении надо будет расположить четыре шкафа. Касательно его глубины, ее обязано хватить на оснащение, а также на прокладывание кабелей. По этой причине при учете кабелей, глубина изделия обязана превышать на сто пятьдесят миллиметров соответствующий показатель устанавливаемого оснащения. Всегда надо брать в расчет запас вакантного места. Во время проектирования шкафа по-другому нельзя. Обычно оптимальным моментов будет оставление примерно тридцати процентов пустого места внутри шкафа.

Двери разнообразных типов современных шкафов могут производиться из многообразных материалов. Это может быть, например, металл или же стекло. Самым популярным материалом считается именно. Благодаря его использованию удается придать симпатичный внешний вид непосредственно шкафу, а также и остальному помещению. Еще двери такого типа дают возможность эффективно контролировать рабочие процессы оборудования без необходимости открывать его на регулярной основе. Можно делать это благодаря специальным светодиодным индикаторам, заметным через стеклянные изделия. Двери из металла применяются тогда, когда оснащение требует особенной защиты от вероятных физических воздействий. К достоинствам такого оборудования можно отнести значительный уровень защиты от взломов и сокращение уровня влияния электромагнитных лучей на оснащение. Всего этого удается добиваться благодаря уникальным свойствам металла.

Во время установки и расположения оснащения в шкаф надо брать в расчет некоторые немаловажные факторы. В верхнюю часть лучше всего монтировать оснащение с оптическими портами. Подобный вариант можно объяснить довольно значительными запросами к чистоте данного оборудования, из-за чего надо перекрыть свободный доступ к разнообразным пачкающим веществам. Оборудование кроссового типа принято монтировать на уровне глаз, чтобы у персонала, которые занимается обслуживанием данного оборудования, была возможность удобно делать собственную работу. Патч-панели, оснащенные портами, принято монтировать в середине. Из-за того, что изделия предназначены для монтажа, как пассивного, так и активного оснащения, он устанавливается ниже панелей. Внизу принято располагать ИБП, потому что они характеризуются весьма тяжелым весом. Таким образом, они способны утяжелить конструкцию при верхнем расположении.

Еще для увеличения степени продуктивности применения оснащения в телекоммуникационном шкафу рекомендуется произвести установку специальной системы правления температурой. Благодаря такому шагу можно будет гарантировать удобное включение и выключение вентиляторов в автоматическом режиме. Также появится возможность отображения температуры внутри шкафа на жидкокристаллическом экране, что может быть чрезвычайно удобно. Для создания системы такого типа могут использоваться несколько типов устройств, среди которых специальная панель с интегрированным термоконтролем; блок управления, блок с термоконтролем, а также термостат для управления. Все они обладают единым стандартом в плавне размеров. Если обратить внимание на все достоинства и недостатки, можно сделать определенный вывод о том, что применение шкафов в офисных, промышленных предприятиях представляет собой уникальное решение. Благодаря нему можно избавиться от излишних издержек при употреблении сетевого, а также телекоммуникационного оснащения. Шкафы характеризуются удобством, компактностью, благодаря чему можно результативно отладить рабочий процесс технического снабжения. Тоже можно в значительной степени упростить обслуживающему персоналу их непосредственные обязанности.


Ввод кабелей и употребление вводов щеточного типа

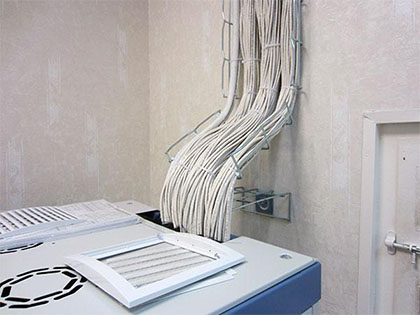

Ввод кабелейОбычно электрические, а также слаботочные провода проводятся сверху или же снизу. Зачастую провода проводят прямо через крышу такого шкафа. Кабели вводятся специалистами прямо внутрь коробки в специальном лотке или же коробе. Данный метод позволяет обеспечить надежную защиту кабелей от повреждений, а также ограничивает доступ туда. Ввод снизу используется тогда, когда в аппаратной есть фальшполы.

Стойки со специальными отверстиями для проводов нередко оборудуются особыми щеточными вводами. Ключевыми достоинствами именно таких вводов можно назвать обеспечение надежное защиты оснащения от пыли, разнообразных механических повреждений. Также гарантируется и создание особого барьера, нужного для выхода потоков охлажденного воздуха, что делает процесс охлаждения пространства внутри шкафа более результативным. Как правило, такие вводы располагаются около основания шкафа либо на крыше.


Высота телекоммуникационных стоек


Оснащение любого типа принято устанавливать на конкретной высоте. Данный параметр указывается в юнитах. Чтобы работа во время монтажа была быстрой и легкой на изделия наносится специальная маркировка со специальным шагом. Благодаря ней правильность выполнения проекта улучшается.


Особенности использования шкафов и стоек


На данный момент любые типы современных шкафов 19 дюймов представляют собой базовый стандарт во время строительства и на этапе заблаговременного проектирования центров. Есть особенный стандарт, в соответствии с которым такие центры надо оснащать шкафами с двумя парами направляющих. Также они обязаны обладать определенной глубиной. Наиболее популярным напольным решением можно назвать шкаф 19 дюймов, стойка 42U, где ширина составляет шестьсот миллиметров, а глубина равняется восемь сотен миллиметров.


Размещение кабельных потоков


В один шкаф может поместиться значительное количество витой пары. Во время процесса распределения Размещение кабельных потоковкабелей в расчет берется их непосредственное назначение. К примеру, кабели слаботочного типа могут располагаться по бокам стойки в одном и том же количестве, а простые кабели будут распределены сзади специальных панелей либо кроссов и закреплены при помощи стяжек. Помимо этого, во время распределения надо помнить про ввод силовых проводов, используемых для подготовки питания оснащения прямо в шкафу.

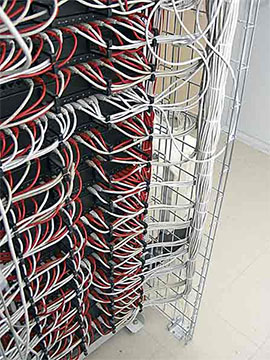

Располагать разнообразные провода желательно на значительном расстоянии между собой. Их надо проводить также раздельно. Во время расположения кабельных потоков употребляются специальный организатор кабеля, еще у него есть название кабельный органайзер. Они могут быть двух основных типов, то есть горизонтальный и вертикальный кабельный органайзер. Присутствие таких компонентов нужно, потому что без них кабель способен провиснуть. Из-за подобного свободного свисания кабель может перекрыть индикаторы портов, которые находятся на активном оснащении. Также есть возможность перекрытия маркировке в кроссе и патч-панеле 19.


Нюансы и конструкционные детали напольных шкафов

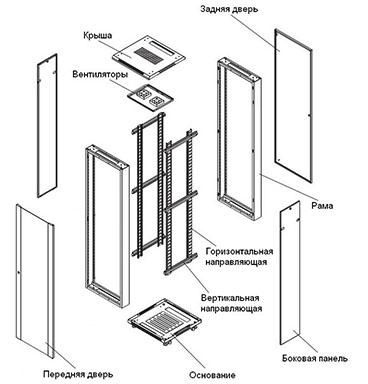

Такое изделие обладает крышей, полом, дверями, остовом, стенками и т.д. Специальные монтажные рельсы обладают квадратными дырами, которые необходимы для осуществления закрепления разных типов оборудования. Перевозка шкафа производится без хлопот, потому что он обладает разборным типом конструкции.

Каркас представляет собой ключевой компонент структуры напольного изделия. В его состав входит пара рам, обладающих уникальным профилем. Для их производства обычно применяются стальные листы в пару миллиметров толщиной. Экструдеры принято монтировать попарно со всех сторон конструкции. Как правило, оснащение с незначительной массой монтируется и закрепляется на особых направляющих. Если оборудование обладает большим весом, можно закрепить его в четырех местах. Для оборудования, которое не обладает особым стандартным креплением, применяются полки.
Двери различаются по производственному методу, а также по материалам. Некоторые производятся из перфорированного металла, а другие из стекла. Также бывают цельные металлические варианты. Стеклянные двери являются самым распространенным вариантом, потому что они обеспечивают эстетичность, а также удобство в наблюдении за функционирование оснащения внутри шкафа.
Дополнительное оснащение для телекоммуникационных шкафовНожки, ролики включены в шкафный комплект напольного типа. Его еще могут оборудовать специальными роликами. С их помощью конструкция выравнивается, когда есть неровности на полу. Это позволяет без проблем переместить шкаф в необходимое место. Ножки способны справляться со значительными нагрузками и массой оснащения. А вот ролики способны выдержать вес не более 250 килограммов. Надо предварительно снизить вес перед перевозкой шкафа до 250 килограммов. Также надо закрутить до упора ножки.
Двери обладают замками, которые можно закрыть на ключ. Они могут находиться на любой двери, как на лицевой, так и на обратной двери, а также еще и на боковых частях. Двери могут оборудоваться особыми механизмами с ручками с поворотом.

Для ввода проводов в шкаф употребляются особые отверстия. Они изначально закрыты при помощи заглушек особого типа, однако в случае необходимости их несложно снять. Таким образом, организовывается ввод кабеля.


Дополнительное оснащение для шкафов

Часто нужна полка, куда можно установить системный блок, роутер, экран или что-то подобное. Полки бывают разных видов, которые отличаются типом крепления. Также есть выдвижные, клавиатурные, усиленные и традиционные.

Блок с розетками включает в свой состав, как правило, восемь штук. Такой блок принято эксплуатировать для распределения электрического питания оборудования. Также он обеспечивает защиту оснащения от вероятных перегрузок, которые могут появляться во время эксплуатации. В состав блока входит розетки, шнуры питания и с предохранитель, интегрированный непосредственно в корпус и включающийся в случае превышения мощности. Таким образом, удается защитить оснащение от проблем при коротких замыканиях.

В шкафах есть специальные места для монтажа блоков вентиляторов. Они используются для создания вентиляции принудительного типа. Современное телекоммуникационное оснащение, например, серверы и коммутаторы выделяют значительные объемы тепла. Чтобы гарантировать эффективную и стабильную работу системы надо применять средства, которые будут следить за охлаждением. Для каждого шкафа подбирается соответствующий блок вентиляторов. Это зависит от его габаритов. Оптимальный блок выбирается на основе непосредственных размеров конкретного шкафа. Так удастся гарантировать реальную эффективность использования оснащения.
В компании AVS Electronics можете выгодно серверные шкафы купить, а на шкаф 19 цена является особенно интересной. Подробную информацию о ценах, характеристиках телекоммуникационных шкафов Вы можете узнать у наш
