Точка кабельной системы

Опубликовано: 12.04.2012

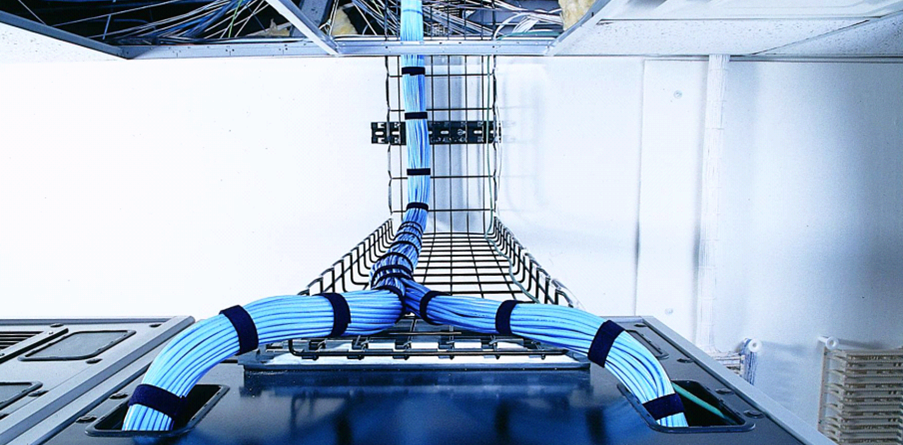

Точка кабельной системы, в которой происходит более или менее2.png резкое изменение сопротивления, т.е. нарушается условие согласования импеданса, называется нерегулярностью. Нарушение условия согласования импеданса в кабельной системе вызывает появление отражений. Рассмотрим реальную ситуацию, когда сигнал передается по кабельной системе, включающей несколько отрезков коаксиального кабеля и несколько приборов (ответвителей, делителей, усилителей). Допустим, что в этой системе есть точки нерегулярностей, в которых полное сопротивление отклоняется от номинального значения. Местоположение этих точек пока не уточняется, поскольку важен сам факт их присутствия в системе. Физические свойства электромагнитного сигнала таковы, что, приходя в точку нерегулярности, сигнал отражается от этой точки. При этом возникает сразу две проблемы. Во-первых, часть энергии сигнала, передаваемая в нужном, прямом направлении теряется и, следовательно, эффективность передачи уменьшается. Во-вторых, отразившаяся часть сигнала, распространяясь по кабельной системе в обратном направлении, будет создавать помехи полезному первичному сигналу.

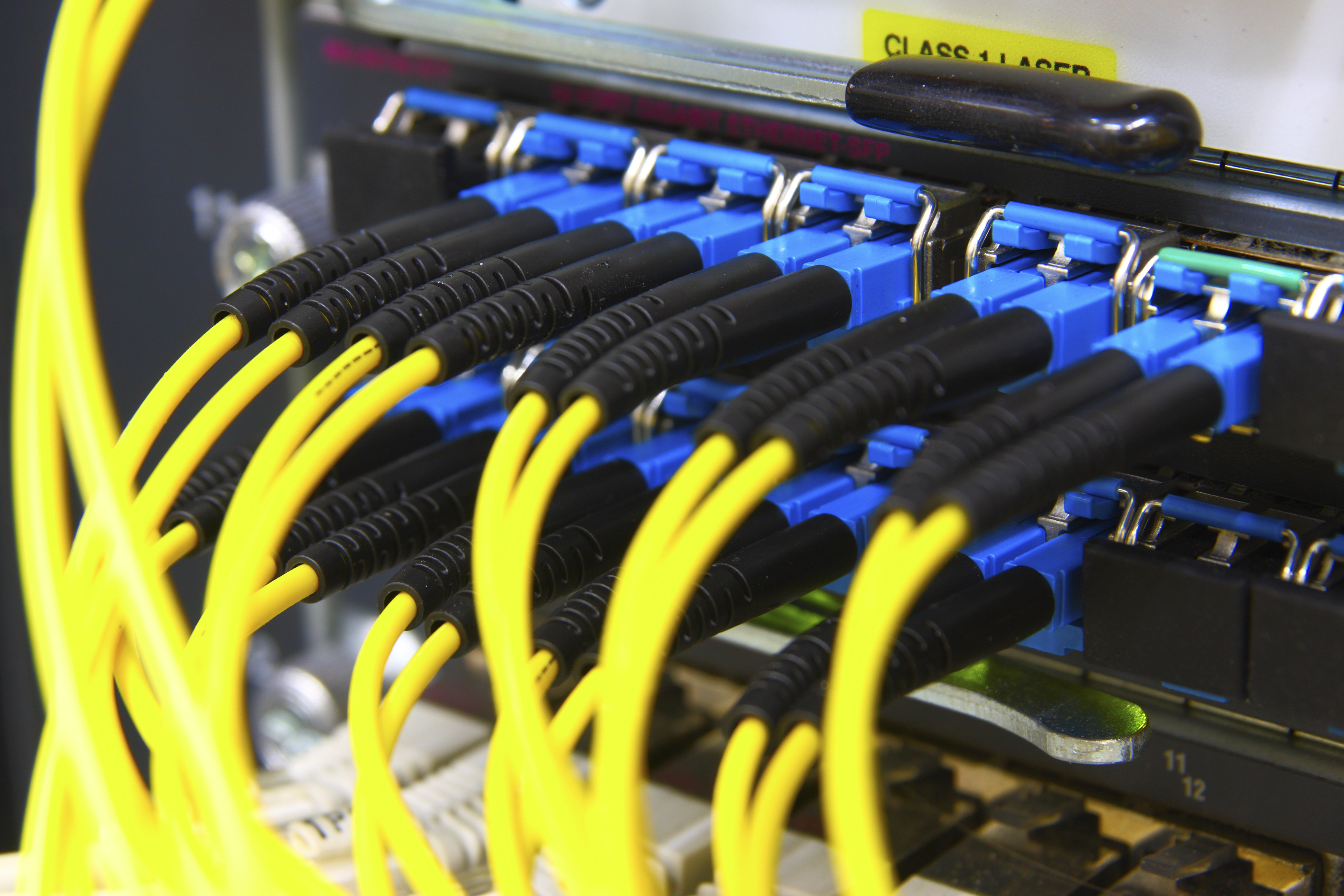

3.jpgНерегулярности могут образовываться в точках подключения кабеля к входу или выходу приборов, а также во внутренней структуре коаксиального кабеля. Нерегулярности во внутренней структуре кабеля возникают в том случае, когда кабель имеет внутренние дефекты, которые могут образоваться при производстве и прокладке кабеля. О наличии дефектов кабеля свидетельствуют резкие всплески в его амплитудно-частотной характеристике затухания. Если таких дефектов в кабеле нет, то сопротивление коаксиального кабеля можно считать примерно постоянным вдоль всего отрезка кабеля. Внутренние нерегулярности нормального кабеля незначительны и ими всегда можно пренебречь. Основные проблемы с отражениями появляются при включении в кабель каких-либо приборов, входной или выходной импеданс которых не равен полному сопротивлению кабеля. В этом случае избежать отражений не удается по двум причинам.     Первая причина состоит в том, что добиться абсолютно точного равенства двух сопротивлений невозможно в принципе. Как бы близки по значению они не были, некоторое различие все-таки будет создавать слабую нерегулярность в точке их соединения. Реально здесь можно говорить только о допустимой несогласованности импеданса. Вторая причина носит чисто технологический характер. Даже при точном равенстве (предположим, что это возможно) сопротивления кабеля сопротивлению прибора появление отражения неизбежно, поскольку любое соединения кабеля с входом или выходом прибора выполняется при помощи резьбового кабельного разъема и каким бы качественным не был этот разъем, в точке соединения возникает нерегулярность. Это очевидно, поскольку в точке соединения задействованы сразу три устройства – кабель, вход прибора и разъем. Использование некачественных разъемов может испортить соединение и привести к сильному росту отражений.
Кроме этих отражений, очевидные отражения возникают на грубых нерегулярностях, таких как нетерминированное окончание кабеля или разрыв проводника кабеля. Для устранения отражений на нетерминированном окончании применяют специальные заглушки (терминаторы), имеющие сопротивление 75 Ом и устанавливаемые в свободное окончание кабеля. Роль заглушки та же -обеспечить равенство импедансов.
