Как правильно подобрать информационный кабель?

Опубликовано: 24.08.2015
Рекомендуемые товары

В процессе установки локальной сети может возникнуть ряд вопросов. Как правильно подобрать кабель информационный? Какой вид кабеля подойдет: UTP, FTP либо SFTP? В чем отличия между алюминиевым, медным и омедненным кабелем? Разобраться с этими вопросами необходимо для того, чтобы в дальнейшем не возникло никаких вопросов и все нормально функционировало.

Чтобы не ошибиться с выбором подходящего кабеля, предназначенного для локальной сети, нужно учитывать следующие моменты: место осуществления его прокладки (снаружи помещения либо внутри), размещение вблизи электрических кабелей, вероятность пересечения с какой-нибудь высоковольтной электросетью (например, кабелем питания целого здания, с шахтой лифтов, электрическими двигателями и др.). Не менее важным моментом является также скорость передачи информационных данных, на которую оказывает влияние не только категория используемого кабеля, но и выбранный материал для проводника. От них зависит качество передаваемого сигнала, скорость осуществления передачи, длина проложенного от одной до другой точки кабеля.

Современный рынок представлен различными видами телекоммуникационных кабелей из всевозможных стран, от самых популярных производителей, разнообразных материалов.

В этой статье будут рассмотрены лишь главные виды и свойства, оказывающие влияние на выбор правильного кабеля, используемого в создании современной информационной сети.

При прокладке данных сетей применяют кабель, в основе которого лежит витая пара:

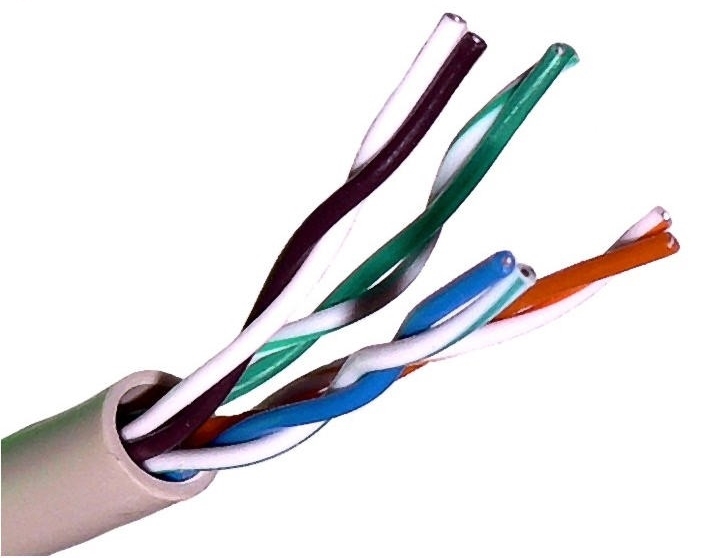

UTP кабель

kabelutp4.jpg- неэкранированный, с дополнительной защитой от различных электромагнитных помех, прокладывается на длину свыше 40 см от непосредственного нахождения кабеля электрического, при этом возможно лишь пресечение с ним по горизонтали.

FTP кабель

- с внешним фольгированным экраном, который прекрасно защищен от всевозможных электромагнитных наводок на этот кабель, благодаря чему его прокладку можно осуществить вблизи электрической проводки.  Кабель ftp активно применяется на производственных объектах.


SFTP кабель

– (пара витая с фольгированным экраном) по сравнению с вышеперечисленными видами, обладает также луженной оплеткой из меди, обеспечивающей более надежную защиту от различных электромагнитных наводок. Это позволяет осуществлять прокладку SFTP кабеля в непосредственной близости от высоковольтной электросети.

На сегодняшний день самыми популярными являются кабели, относящиеся к 5е и 6 категориям:

Кабель категории 5е

(обладает частотой не более 125 МГц) – улучшенная версия 5 категории со скоростью передачи информационных данных не более 100 Мбит/с (при применении 2-х пар), а также до 1000 Мбит/с, если используется 4 пары.
Кабель категории 6

(с частотой не более 250 МГц) – используется в создании таких известных сетей, как Fast Ethernet, а также Gigabit Ethernet, со скоростью передачи информационных данных, не превышающей 1000 Мбит/с.

Немаловажное значение имеет материал, используемый для проводника. Сегодня применяются разнообразные виды проводников, а раньше использовался только Cu (медный) проводник, который соответствовал всем мировым стандартам качества. Для снижения стоимости данного кабеля стали выпускать омедненный, алюминиевый и стальной кабель, при этом нередко использовали нечистую медь, в состав которой добавляли недорогие металлы с 40-80% содержанием меди.

CCS кабель

– имеет стальной проводник, покрытый медью, является наиболее дешевым видом кабеля, в основном используется при прокладывании современных линий телефонной связи, а также локальных сетей с большим сегментом, не превышающим 40 м.

CCA кабель

- с алюминиевым проводником, покрытым медью, считается бюджетной моделью, его применяют при прокладывании линий телефонной связи и локальной сети в местах, где нет необходимости в высоких скоростях, ограничен расстоянием в 50-70 м. (каждый кабельный отрезок). Например, utp4cca .

FCC кабель

- имеет медный проводник с добавленными присадками из недорогих металлов, для снижения стоимости данного кабеля производители добавляют в медный проводник дешевые металлы (цинк и др.), которые снижают качество пропускной способности меди, что оказывает влияние на качество самого сигнала, скорость передачи информационных данных. Однако по сравнению с кабелем из меди, этот вид значительно выигрывает за счет низкой стоимости. Он применяется для сетей, имеющих небольшой бюджет, при этом оптимальное расстояние каждого сегмента составляет от 60 до 80 м.

Cu кабель

- с проводником из меди, применяется в процессе построения надежных локальных сетей, имеет высокую полосу, пропускающую сигнал, которая соответствует не только европейским стандартам, но и мировым, при этом оптимальным расстоянием прокладки такого вида кабеля считается 90 или 100 м.

Выбор правильной оболочки кабеля в основном зависит от условий его эксплуатации.

Самым популярным видом кабеля, предназначенного для прокладки в различных помещениях, считается кабель PVC, имеющий ПВХ оболочку. Нередко используется LSZH оболочка, которая в отличии от PVC, не выделяет никаких вредных веществ в процессе горения, что исключает химическое отравление в случае возникновения пожара. Если кабель прокладывается вне помещений либо в неотапливаемых постройках, тогда применяют кабель с PE (полиэтиленовой) оболочкой, который способен выдержать перепады температуры от минус 40 и до плюс 75 градусов, надежно защищая кабель от воздействия прямых солнечных лучей, а также обильных осадков.

Витая пара оптом в компании ASV Electronics можете приобрести по выгодным ценам. Для постоянных партнеров предусмотрены гибкие ценовые условия, более подробную информацию можете узнать у наших специалистов.

.
