Коаксиальный кабель: применение, строение, маркировка.

Коаксиальный кабель состоит из двух соосно расположенных проводников. Благодаря такому устройству кабель способен передавать сигналы с минимальной тратой электроэнергии. При этом кабель полностью защищен от электромагнитного поля, находящегося извне. Наиболее часто коаксиальный кабель применяют для передачи радиосигнала и телевизионного сигнала. Прежде чем купить SAT-50, RG-6 или же купить SAT-703E, необходимо узнать о том, как устроены кабели, какая маркировка используется для обозначения, в каких сферах они используются.

Применение

Коаксиальный кабель часто используется для прокладки интернет - сети. А все потому, что он передает сигнал максимально точно и быстро. Сбои в передаче сигнала случаются крайне редко, так как он защищен плотной изоляцией. С его помощью можно создать долговечную сеть, по которой будут передаваться сигналы для быстрой прогрузки страниц, просмотра видео онлайн, моментальной отправки сообщений. Опытные специалисты используют именно коаксиальный кабель для интернета и телевиденья, так как это удобно и надежно.

Коаксиальные кабели обладают очень хорошими высокочастотными и широкополосными характеристиками и широко используются для передачи различных цифровых и аналоговых видеосигналов в сетях кабельного телевидения, в сетях спутникового телевидения, в сетях охраны с применением видеокамер.

Строение

Коаксиальный кабель состоит из центрального проводника из меди или омедненной стали, экрана из алюминиевой фольги или ламинированного алюминия, оплетки и внешней оболочки PE или PVC.

Коаксиальный кабель бывает разной толщины. Тонкий имеет диаметр 5 мм, тонкую оболочку, а также оплетку в один слой. Его можно прокладывать до 200 м в длину от центра приема сигнала до самого оборудования. Толстый отличается диаметром, который в два раза больше тонкого — 10 мм. Также он имеет двухслойную оплетку. Его можно проложить до 650 м. От размеров жилы зависит то, насколько хорошей, точной и качественной будет передача сигнала.

Маркировка

Коаксиальные кабели имеют маркировку по шкале Radio Guide:

RG - обозначение радиопроводности, иногда выпускается радиопроводящий кабель (radio guide) с отсутствием маркировки RG;

DG - обозначение назначения для сетей цифрового вещания;

SAT - обозначение назначения для сетей спутникового вещания;

DJ -  обозначение назначения для сетей спутникового вещания (произведенный в Китае аналог предыдущего типа кабеля SAT);

59 - цифра, характерная для кабелей вышеперечисленных маркировок, не обладает значением технической информации, идентифицирует марку кабеля, для кабеля категории RG цифра будет указывать на кабельный типоразмер;

U - обозначение сервисного назначения, этот тип кабеля гибче в связи с утончением центральных проводников и сниженной оплеточной плотности, в связи с чем чаще всего используется в монтаже, не используют при прокладке сети на значительные расстояния;

A/U - обозначение сервисного назначения кабеля, оснащенного центральным проводников с множеством жил, гибче, чем U;

C/U - обозначение сервисного назначения кабеля, выполненного по армейским стандартам, диэлектрик в кабеле данной категории изготавливается из материала, не подверженного горению;

/48 - цифра после косой черты (слэш) указывает на значение оплеточной плотности;

Indoor/Outdoor - указание на возможность использования данного типа кабеля исключительно внутри (indoor) или снаружи помещения (outdoor);

LSZH - указание на горящий без выделения дыма типа кабеля.

Преимущества

Коаксиальный кабель имеет ряд преимуществ:

• низкая цена при отличных технических параметрах;
• легкий монтаж с использованием небольшого количества крепежей;
• эстетичность кабеля позволяет мастерам прокладывать его в офисах, домах, общественных зданиях с любым интерьером;
• передача огромного количества телевизионных и телефонных каналов;
• максимальная скорость передачи сигналов — до нескольких Гбит/с на большом расстоянии;
• защита от воздействия электромагнитных помех;
• относительное малое затухание.

Одно из главных преимуществ коаксиального кабеля в том, что он универсален: его можно применять и для проведения интернета, и телевидения. Он хорошо передает аудио- и видео-сигналы без сбоев и нарушений в сети. Кроме того, он подходит для прокладки в местах с высоким процентом влажности.

Где купить коаксиальный кабель

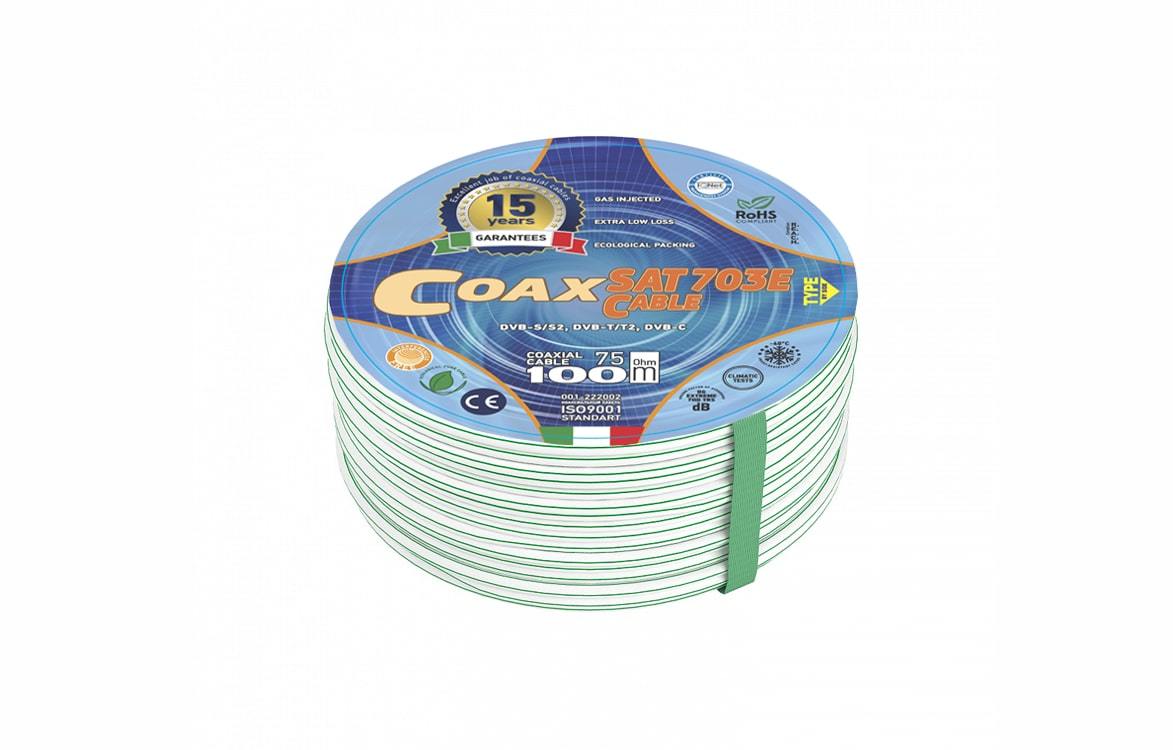

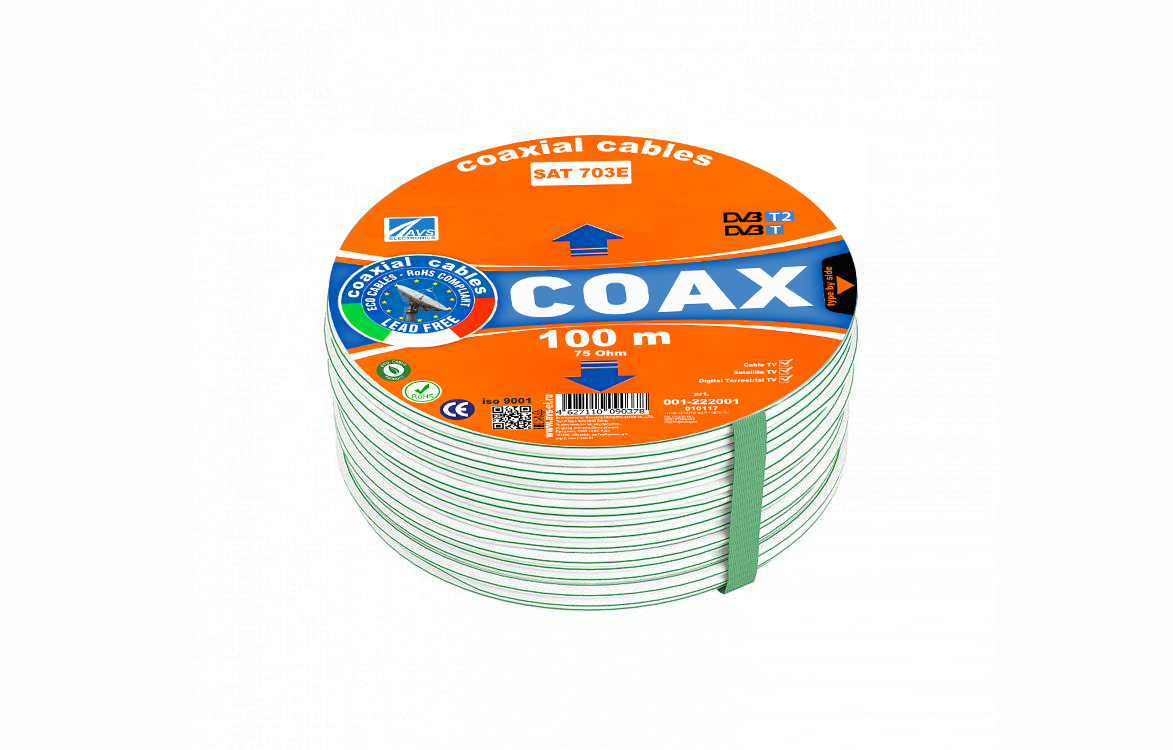

Купить коаксиальный кабель RG-6, RG-11, SAT-703, SAT-703 Dg, SAT-50, SAT-50E, SAT-703E Plus вы можете в компании AVS Electronics.

Ассортимент компании AVS Electronics представляет коаксиальный кабель с различной толщиной, как для внутреннего, так и для внешнего применения, с центральной жилой из Cu или CCS.

Компания AVS Electronics предлагает клиентам лучшие условия продажи, гибкую ценовую политику, большие скидки для оптовых заказов. Всю информацию о товарах можно узнать на сайте или у менеджеров.
