LAN-кабели UTP, FTP и STP: особенности маркировки и различия

В настоящее время покупателям компьютерной техники, электроники, информационных кабелей приходится сталкиваться с различными маркировками, в которых легко запутаться даже специалисту. В нашей статье мы расскажем об основных отличительных свойствах UTP, FTP, STP и других витых пар.

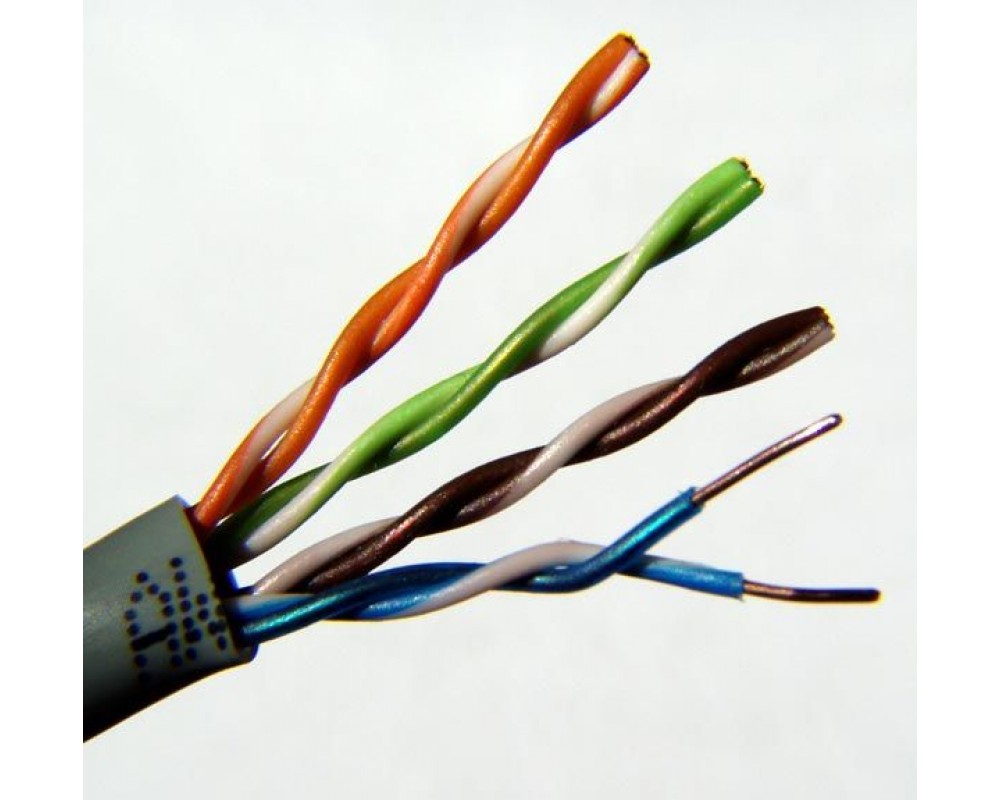

Последние две заглавные буквы ТР (Twisted Pair) встречаются во всех наименованиях кабелей и в переводе с английского языка обозначает "витая пара". Буква U, перед сочетанием Twisted Pair, обозначает Unshielded и переводится как "незащищенный". Это означает, что любой кабель с аббревиатурой UTP является незащищенной витой парой, т.е. такой кабель не содержит между витыми парами индивидуальных слоёв изоляции (экрана).

LAN-кабели, внутри которых медные пары изолированы друг от друга, называются Shielded Twisted Pair (STP). К группе STP-кабелей можно отнести маркировку витой пары PiMF (Pairs In Metal Foil). Перевод этой фразы означает "пара в металлической фольге". К этому же типу следует отнести LAN-кабели S/STP, F/STP.

Буква S (Shielded), стоящая перед наклонной чертой, в переводе означает (защищённый), а F (Foiled) - препятствующий, но в данном контексте она переводится как «фольгированный».

Нельзя утверждать, что аббревиатуры S/STP и F/STP - одинаковые. Между ними есть различия: внешний экран F/STP изготовлен из алюминиевой фольги, а общий экран S/STP — из проволочной медной оплётки.

Важно заметить, что кабель FTP (Screened, экранированный), также относится к защищённым типам LAN-кабелей, у которых имеется общий алюминиевый экран.

Среди производителей часто встречается путаница в кодировках LAN-кабелей. Трудности возникают, когда требуется узнать местоположение экранирующего слоя.

 Последний может располагаться в двух местах. Находящийся поверх отдельной пары называется индивидуальным. Расположенный вокруг изолированных между собой пар (витая пара ftp) принято именовать общим. Во избежание путаницы была создана международная классификация LAN-кабелей. При её составлении были учтены:

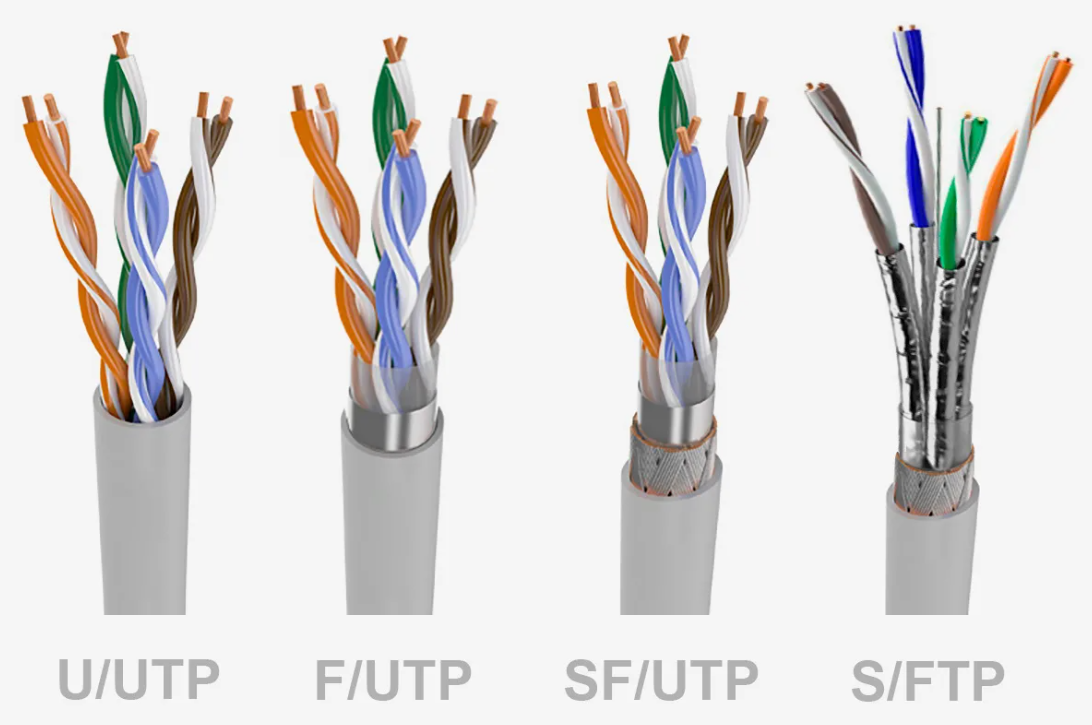

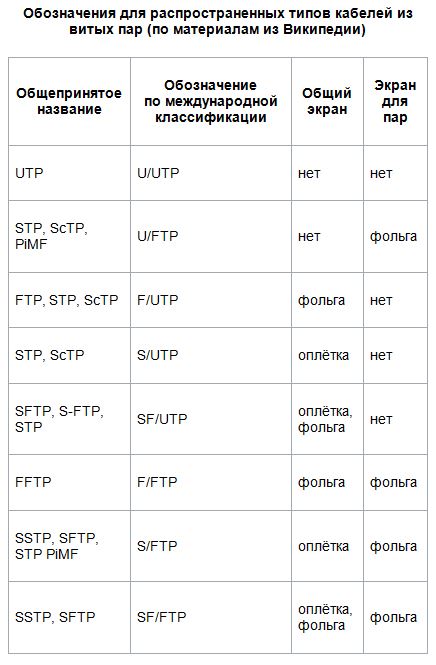

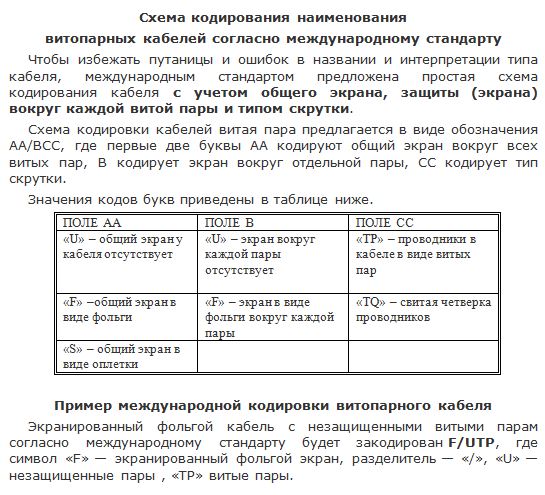

Схема классификации информационных кабелей была представлена в виде формулы AA/BCC. Первые 2 буквы слева обозначают наличие общего экрана поверх всех скрученных проводников. Например, кабель S/FTP отличается от FTP наличием у всех сдвоенных проводников общего экрана, изготовленного из медной оплётки.

Третья буква (B) несёт информацию о существовании индивидуального экрана вокруг каждой скрученной пары проводников. Если таковой имеется, то это и есть та самая витая пара ftp. Последние две буквы обозначают вид скрутки. Обычно это — tp. Однако в последнее время всё чаще встречаются аббревиатуры «TQ». Они обозначают, что проводники скручены не попарно, а четвёрками. Возвращаясь от «четвёрок» к витым парам, следует разъяснить самый каверзный вопрос. Если экран вокруг каждой отдельной свитой пары отсутствует, а защита расположена лишь поверх всех сдвоенных проводников, то каждая из них именуется как витая пара utp, а маркировка кабеля будет выглядеть так: F/UTP или S/UTP.

Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.

Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля - оплетка.

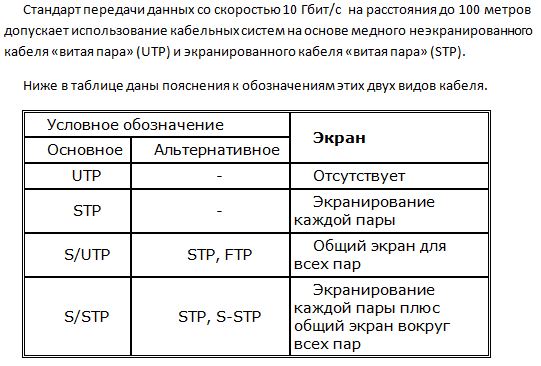

STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.

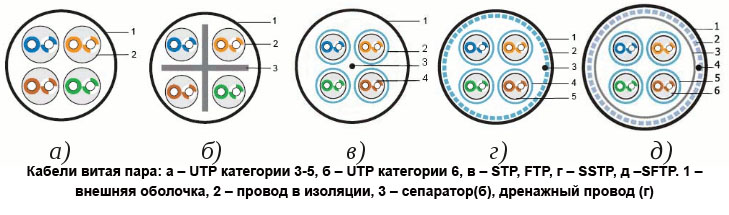

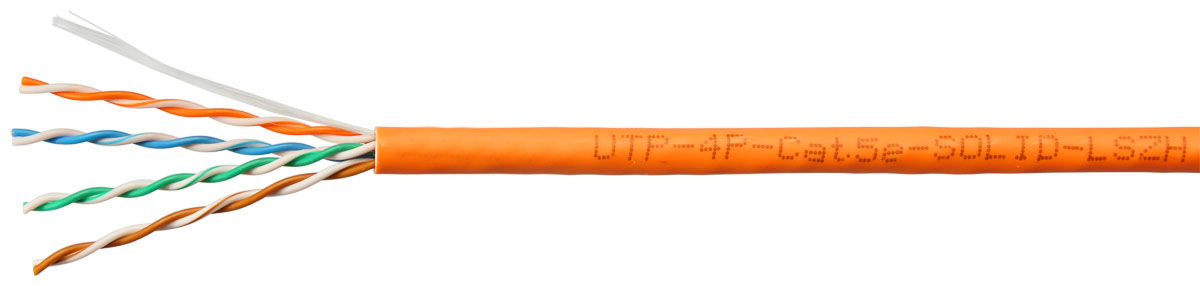

Немного разобравшись в международной классификации витопарных кабелей, следует рассмотреть отличительные характеристики витых пар UTP и FTP. В разрезе информационный кабель utp 4, не имеющий ни индивидуальных экранов для скрученных пар, ни общего экрана, имеет ещё одно отличие. В нём нет дренажного провода, который обычно присутствует в экранированных LAN-кабелях. Например, ftp кабель 5e, цена которого ниже конкурентной, оснащён данным элементом. Дренажный провод не имеет изоляции и по всей протяжённости соединён с общим алюминиевым экраном. Предусмотрен он на случай внезапного разрыва алюминиевой оболочки при сильных изгибах или чрезмерных растяжениях кабеля. В данной ситуации дренажный провод становится своеобразной связующей скрепой для экрана.

Для экранирования в FTP-кабелях используется алюминий или алюмополимерная плёнка. Последняя укладывается металлической стороной вовнутрь, на поверхность попарно скрученных проводников. В результате добавления дополнительных элементов фольгированный коаксиальный кабель (FTP) становится немного толще, чем витая пара без экранирующего покрытия (UTP). Кроме этого, гибкость у FTP несколько ниже, чем у UTP.
У фольгированной витой пары в сравнении с незащищённым витопарным кабелем имеется преимущество. Первый лучше защищён от высокочастотных помех. Но для этого витопарный кабель ftp и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам. Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными коллекторными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве. Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.
Сопоставляя недостатки и преимущества защищённых и незащищённых витых пар, следует не забывать и о цене. При малом бюджете кабель utp купить намного выгоднее, так как его стоимость значительно ниже, чем фольгированного LAN-кабеля.
Статистика свидетельствует, что кабель ftp чаще используется во Франции. А значительная часть компьютерных сетей Соединенных Штатов и Англии оборудована на основе UTP-кабелей. Жители Германии предпочитают витопарные кабели с двумя экранами: индивидуальным для каждой пары проводников и общим. Витую пару купить можно в компании AVS Electronics.

Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар. Само буквосочетание LAN переводится как «локальная компьютерная сеть». И этот термин не несёт технических характеристик товара.

Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди. На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью. Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например, витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной. И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода.  Витую пару utp купить можно в компании AVS Electronics. Также в ассортименте компании имеются различные разновидности витой пары FTP.
