Маркировка и типы коаксиального кабеля

Опубликовано: 11.07.2023
Рекомендуемые товары

Кабель радиочастотный коаксиальный

Сфера применения антенного коаксильного кабеля - передача сигналов на высокой частоте. Зачастую коаксильный кабель обладает торговым названием "телевизионный". Это не совсем корректно, поскольку подключение тв-антенн - всего лишь одна из область его использования. Происхождением термин обязан латинском словам: "co" (обозначение совместности) и "axis" (ось). Соответствие названию обуславливает расположение всех проводников коаксиального кабеля на одной оси, что в свою очередь, в значительной степени обуславливает исключение возможности наружного излучения сигнала и исключение идущих внутрь наводки помех.

Коаксиальный антенный кабель

Помимо радиочастотного, существует антенный кабель. К ним не следует причислять экранные кабели с токопроводящей проволокой. Назначение силового коаксиального кабеля - исключение нежелательного подключения к линии кабеля посредством "наброски" дополнительного провода.

Конструкция коаксиального кабеля

Коаксиальный кабель состоит из нескольких проводников, которые располагаются на одной оси и разделяются при помощи изоляторов. Данный кабель состоит из:

  1. внутреннего проводника - прямая или витая одно- или многопроволочная жила из сплава меди, алюминия, который закрыт изоляцией с функционалом диэлектрика;
  2. внешнего проводника - оплетка из проволоки из меди или сплава, на которую в отдельных случаях накладывают алюминиевую фольгу или пленку;
  3. внешней оболочки кабеля - предназначенная для защиты оболочка выполняется из ПВХ или полиэтилена.

Маркировка коаксиальных кабелей

Российский стандарт

На российском рынке маркировка кабелей осуществляется в соответствии с ГОСТ 11326.0-78. Маркировка включает в себя буквы, обозначающие тип кабеля, и цифры 3 групп:

  1. первая группа - номинальное волновое сопротивление в Ом;
  2. вторая группа - номинальное значение диаметра кабеля, измеряемое по изоляции;
  3. третья группа - обозначение категории теплостойкости:
  • 1 — обычная теплостойкость, сплошная изоляция;
  • 2 — повышенная теплостойкость, сплошная изоляция;
  • 3 — обычная теплостойкость, полувоздушная изоляция;
  • 4 — повышенная теплостойкость, полувоздушная изоляция;
  • 5 — обычная теплостойкость, воздушная изоляция;
  • 6 — повышенная теплостойкость, воздушная изоляция;
  • 7 — высокая теплостойкость.

Третья группа цифр, помимо обозначения категории теплостойкости, служит обозначением порядкового номера разработки кабеля.

Международный стандарт

Помимо российского стандарта, существует также и международные нормы обозначения различных типов кабелей, указывающие на его назначение:

  • RG - обозначение радиопроводности, иногда выпускается радиопроводящий кабель (radio guide) с отсутствием маркировки RG;
  • DG - обозначение назначения для сетей цифрового вещания;
  • SAT - обозначение назначения для сетей спутникового вещания;
  • DJ - - обозначение назначения для сетей спутникового вещания (произведенный в Китае аналог предыдущего типа кабеля SAT);
  • 59 - цифра, характерная для кабелей вышеперечисленных маркировок, не обладает значением технической информации, идентифицирует марку кабеля, для кабеля категории RG цифра будет указывать на кабельный типоразмер;
  • U - обозначение сервисного назначения, этот тип кабеля гибче в связи с утончением центральных проводников и сниженной оплеточной плотности, в связи с чем чаще всего используется в монтаже, не используют при прокладке сети на значительные расстояния;
  • A/U - обозначение сервисного назначения кабеля, оснащенного центральным проводников с множеством жил, гибче, чем U;
  • C/U - обозначение сервисного назначения кабеля, выполненного по армейским стандартам, диэлектрик в кабеле данной категории изготавливается из материала, не подверженного горению;
  • /48 - цифра после косой черты (слэш) указывает на значение оплеточной плотности;
  • Indoor/Outdoor - указание на возможность использования данного типа кабеля исключительно внутри (indoor) или снаружи помещения (outdoor);
  • LSZH - указание на горящий без выделения дыма типа кабеля.

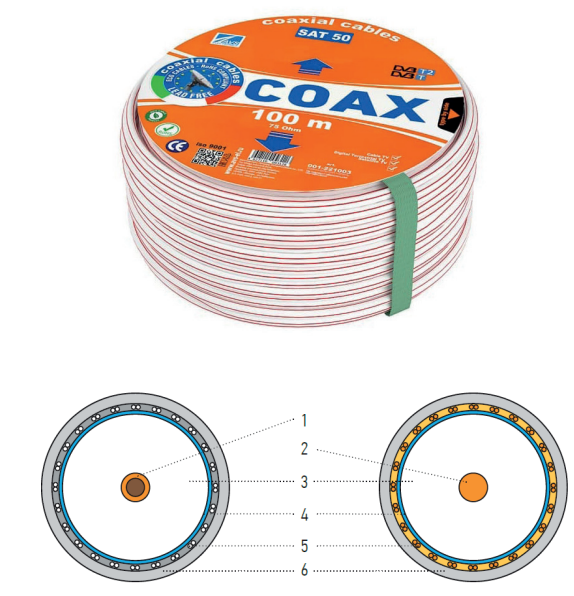

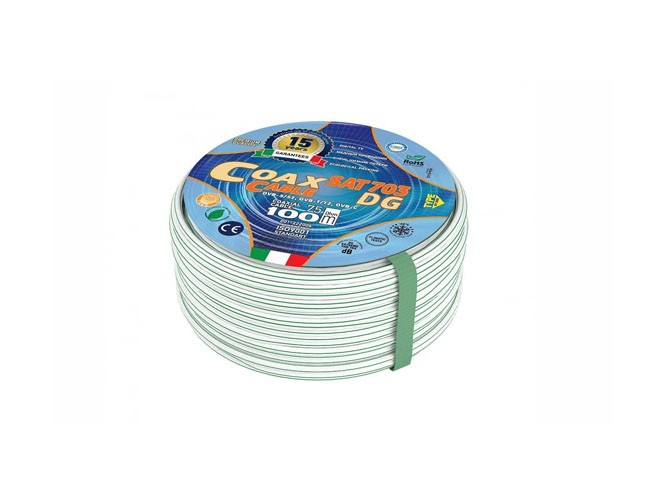

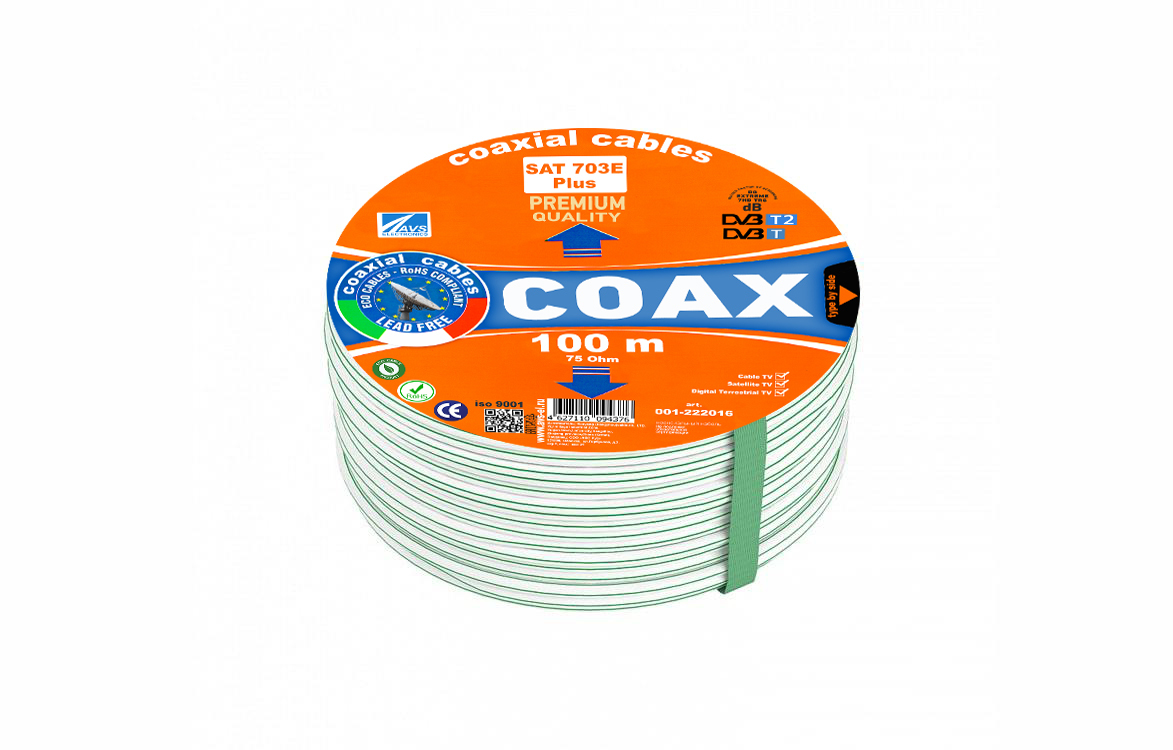

03.jpg  sat dg.jpg

Типы коаксиальных кабелей

В настоящее время наиболее часто встречаются коаксиальные кабели следующих типов с обозначением номинального волнового сопротивления и назначения:

  • RG-213 и RG-8 - кабель со значением номинального волнового сопротивления 50 Ом, соответствующий стандарту 10BASE5 («утолщенный кабель-Ethernet»);
  • RG-58 - кабель со значением номинального волнового сопротивления 50 Ом, соответствующий стандарту 10BASE2 («утонченный кабель-Ethernet»);
  • RG-58/U - кабель со значением номинального волнового сопротивления 50 Ом, соответствующий стандарту 10BASE2 с пониженным значением диаметра центральных проводников и меньшей оплеточной плотности;
  • RG-58A/U - кабель со значением номинального волнового сопротивления 50 Ом, соответствующий стандарту 10BASE2, оснащенный многопроволочным проводником в центре и характеризующийся и меньшей оплеточной плотности;
  • RG-58C/U - кабель со значением номинального волнового сопротивления 50 Ом, соответствующий стандарту 10BASE2, оснащенный центральным проводником сниженного диаметра и характеризующийся и меньшей оплеточной плотности, а также диэлектриком, выполненным из негорючего материала;
  • RG-59, RG-6 - наиболее часто используемый в тв-сетях кабель со значением номинального волнового сопротивления 75 Ом, может служить аналогом кабелям российского производства с маркировкой РК-75-х-х;
  • SAT 703 -наиболее часто используемый в подключении спутникового тв-оборудования кабель, используется также при устройства распределительных тв-сетей и систем видео-слежения и видео-наблюдения;
  • RG-11- используемый для не протяженных (не более 600 м) магистральных линий кабель, обладает полиэтиленовой внешней изоляций, подходит для использования снаружи помещения и в сложных геологических условиях (например, в колодцах), модификация RG-11 ST оснащена тросом, используемым как несущий элемент при проброске по воздуху: между зданиями, сооружениями и т.д.;
  • RG-62 - кабель, используемый при создании локальных вычислительных сетей, со значением номинального волнового сопротивления в 93 Ом.
