Что означает цветовая маркировка телекоммуникационного кабеля (обозначения витой пары по типу проводника)

В настоящее время кабели используются в различных областях: в телефонии, в сетях, которые передают данные, в электронно-вычислительной аппаратуре и других. В зависимости от области применения необходимо использовать кабели различной цветовой маркировки, даже если они должны выполнять одну и ту же задачу (например, вторичное электропитание). Маркировка кабелей состоит исключительно из букв и наносится на внешнюю оболочку провода, правда не всегда.

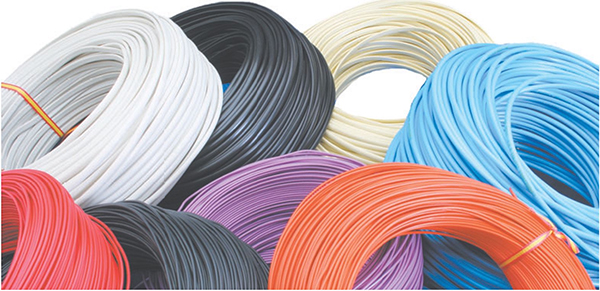

Кодировка кабеля цветами

Каждый цвет наружного покрытия кабеля соответствует определенному функциональному назначению. Это регламентируется различными стандартами. Есть стандарты узкоспециализированные, а есть рекомендуемые к применению везде международными метрологическими организациями.

Ниже даны примеры обозначения цвета оболочки кабеля. Слева – направо по порядку: обозначение цвета на русском языке, обозначение цвета на английском языке, маркировка цвета по стандарту DIN 47002, маркировка цвета по стандарту DIN IEC 757-83 (CENELEC-HD 457), маркировка цвета по стандарту ГОСТ 28763-90:

• Черный, Black, sw, BK, Ч;
• Оранжевый, Orange, or, OG, Ж;
• Синий или голубой, Blue, bl, BU, С;
• Серый, Grey, gr, GY, Б;
• Белый, White, ws, WH, Б.

На сам кабель наносится маркировка цвета в соответствии со стандартом DIN IEC 757-83.

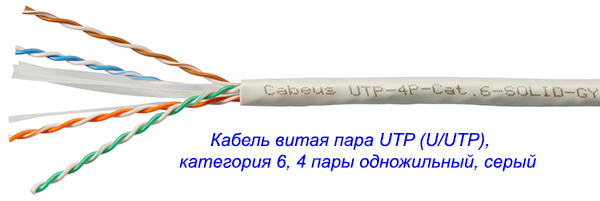

Обозначение витой пары по типу применяемого проводника

По типу применяемого проводника кабеля витая пара бывают одножильными жесткими и многожильными гибкими: жесткий (Solid) и гибкий (Stranded). Последние обычно состоят из 7 проволок (жил) и обозначаются как 7- strand.

Одножильные кабели отличаются стабильностью характеристик: они пропускают более качественный сигнал за счет сведения к минимуму потерь сигнала. Поэтому для магистральной прокладки в зданиях используют жесткие кабели. Solid используется для стационарной проводки – именно она составляет большую часть во всех кабельных линиях. Однако следует учитывать тот факт, что жесткий кабель подходит только для разъемов, смещающих изоляцию, но его нельзя использовать с разъемами, которые прокалывают изоляцию. Важным преимуществом жесткого одножильного кабеля является его невысокая стоимость.

Stranded кабель получил свое название благодаря своей гибкости – он не ломается под большими нагрузками, а прогибается. Именно гибкий кабель используют для соединения с разъемами, которые должны прокалывать изоляцию. Также его используют для соединения различного оборудования со стационарной проводкой и коммутационными шнурами.

Таким образом, жесткие кабели, которые не выдерживают больших нагрузок и ломаются, используют внутри стен для проведения проводки, а гибкие провода, сломать которые достаточно сложно, используют в помещениях в качестве соединительных кабелей между оборудованиями. Определить тип кабеля можно по специальной маркировке на наружном слое.

Компания AVS Electronics сама является производителем кабельной продукции, оборудования для монтажа СКС и оптических компонентов и, одновременно, партнером и официальным дистрибьютером известных торговых марок данной номенклатуры изделий. Поэтому у нас всегда можно заказать и купить подходящие кабели в соответствии с Вашими требованиями по цвету наружного покрытия кабеля и типу применяемого проводника. Постоянно имеются большой ассортимент, выгодные предложения и дешевые цены на витую пару категории 5e. Например, посмотрите наши цены на кабель FTP4 c5e solid GY, UTP4 c5e solid GY 305 по низкой цене.

Более подробную информацию о технических характеристиках кабеля, его аналогах и наличии можно получить у специалистов компании AVS Electronics.
