Обзор: кабели ГВПВ-5, ГВПН-5, ГВПП-5, ГВПВЭ-5, ГВПНЭ-5, ГВППЭ-5 компании «Эликс-Кабель» и их аналоги

Опубликовано: 25.10.2017
Рекомендуемые товары

Рассмотрим типы кабелей, используемых при прокладке горизонтальных линий структурированных кабельных систем и абонентских сетей, применяемые как внутри, так и вне помещений, используемые при стандартных и повышенных требованиях к условиям противопожарной безопасности. Стоит сразу отметить, что для использования в разных условиях, внутри или вне помещения, на объектах разного назначения, разной степени защищенности требуется и допускается использование разных типов кабеля.

Неэкранированные кабели

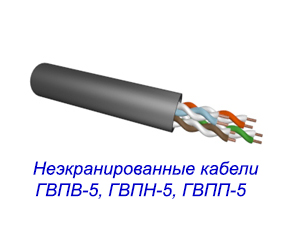

Неэкранированные кабели ГВПВ-5, ГВПН-5, ГВПП-5Кабели из представленных в этой группе используют для структурированных кабельных систем 5 и 5e, кроме того могут быть использованы как кабель "последняя миля". В центре конструкции - проводник, выполненный из меди. Оболочка выполняется из полимерного материала. Между ними - изоляция из полиэтиленового материала.

Для прокладки внутри помещений

Для прокладки внутри помещений из неэкранированных кабелей используют следующие:

  1. ГВПВ-5 - четырех- либо двухпарный, диаметр = 0, 51 мм, оболочка выполнена из поливинилхлорида (ПВХ), оснащен медными жилами (иностранный аналог - PVC UTP с пометкой в названии кабеля "indoor"),
  2. ГВПН-5 - по конструкции схож с ГВПВ-5, но в другой оболочке (тип LSZH). Отличие в том, что благодаря внешней оболочке, обеспечивающей при горении низкий уровень выделения дыма и отсутствие галогенов, применяется в условиях режима повышенной противопожарной безопасности, из аналогов следует назвать LSZH UTP с пометкой в названии кабеля "indoor" с тем же материалом исполнения оболочки.

Для прокладки вне помещений

Неэкранированный кабель, применяемый для прокладки снаружи - ГВПП-5, по характеристикам схож с двумя представленными выше, но оболочка выполняется из другого материала PE - полиэтилена, стойкой к воздействиям внешней среды, в том числе температуры, влаги, осадков и попадания прямых солнечных лучей. Иностранный эквивалент с аналогичным исполнением оболочки, позволяющим применение вне помещений, - PE UTP с пометкой в названии кабеля "outdoor".

Группа экранированных кабелей

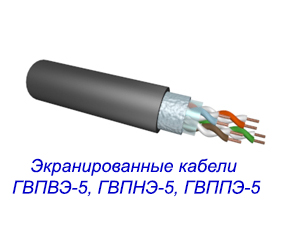

Экранированные кабели ГВПВЭ-5, ГВПНЭ-5, ГВППЭ-5Эти кабели так же, как и неэкранированные представленные выше, предназначаются для прокладки структурированных кабельных систем, а также как кабель "последней мили". Главное отличие - в дополнении конструкции общим экраном между слоем полиэтиленовой изоляции и полимерной оболочки. Благодаря его использованию снижается уровень электромагнитных излучений и воздействия со стороны внешнего воздействия техногенного характера (помех), вследствие чего целесообразно использование на производстве и в условиях необходимости обеспечения требований информационной безопасности.

Для прокладки внутри помещений

Для прокладки внутри помещений используют следующие типы экранированных кабелей:

  1. ГВПВЭ-5 - кабель, состоящий из двух или четырех пар, оболочка выполнена из поливинилхлорида, иностранный аналог этого типа кабеля - PVC FTP с пометкой в названии кабеля "indoor",
  2. ГВПНЭ-5 - также используется в условиях усиленных мер в обеспечении противопожарной безопасности, за счет использования не содержащего галогенов материала оболочки внешней стороны, не выделяющей дыма при горении. Для использования подойдет также эквивалент импортного производства LSZH FTP с пометкой в названии кабеля "indoor", где LSZH - обозначение полимерной оболочки, не выделяющей дыма при горении и не содержащей в составе галогенов.

Кабели, используемые вне помещений

Для прокладки снаружи используют ГВППЭ-5. Он, помимо обладания общих свойств описанных экранированных кабелей, так же, как и неэкранированный ГВПП-5, отлично справляется с воздействием внешней природной и техногенной среды: не только выделяет низкий уровень излучений и защищает от помех и обеспечивает информационную безопасность, но и не поддается воздействию влаги (дождя, снега), попадания солнечных лучей и, соответственно, нагревания. Импортный аналог - PE FTP с пометкой в названии кабеля "outdoor".

Следует заметить, что все описанные типы кабелей соответствуют по качеству международному стандарту ISO/IEK 11801.

Cистема маркировки кабелей производства компании "Эликс-Кабель"

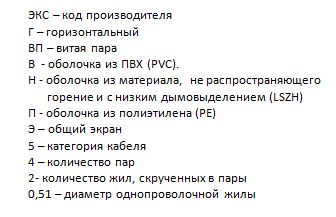

Рассмотрим расшифровку последовательного чередования буквенночислового обозначения названий различных позиций ассортимента витой пары на примере кабелей ЭКС ГВПВЭ 5 4х2x0 51, ЭКС ГВПНЭ 5 2х2х0 51, ЭКС ГВППЭ 5 4х2х0 51

Cистема маркировки кабелей производства компании Эликс-Кабель

Где купить аналоги витой пары компании "Эликс-Кабель"

Подходящими российскими аналогами витой пары компании «Эликс-Кабель» является сертифицированный кабель витая пара SkyNET в ассортименте, предлагаемый компанией AVS Electronics, которая является партнером и официальным дистрибьютером производителя этого кабеля.

Например, аналогом кабеля КС ГВПВЭ 5 е 4х2х0 51 является кабель витая пара FTP 4x2x0,51 Cu indoor Premium , Fluke test, 305м, SkyNet, артикул 001-122064

Более подробную информацию об аналогах кабелей НВПЭ, НВПп, НВП, их технических характеристиках и наличии можно получить у специалистов компании AVS Electronics.
