Типы коаксиального кабеля

Для передачи сигналов в радиочастотном диапазоне используются специальные линии передачи. При этом в диапазонах сантиметровых и миллиметровых волн (на частотах от 3-5 до 300 ГГц) в качестве линий передач используются волноводы, а в диапазоне дециметровых волн и начале сантиметровых – симметричные, несимметричные и совмещенные кабели.

Такие кабели имеют в заданном  диапазоне частот малое затухание. Каждый из этих кабелей характеризуется некоторым волновым сопротивлением. Для передачи всей поступающей на вход линии передачи ВЧ энергии волновое сопротивление кабеля должно быть согласовано с волновыми сопротивлениями передатчика и приемника. В противном случае в линии появляются стоячие волны, и часть поступающей энергии отражается.



Симметричные кабели (SAT 703, SAT 50, RG6)

Симметричные кабели представляют собой линии передачи, состоящие из двух параллельных проводов, находящихся на одинаковом расстоянии друг от друга на протяжении всей линии. Для изоляции проводов могут использоваться изоляторы, а в случае передачи по такой линии мощного сигнала от передатчика изолятором может стать воздух. Волновое сопротивление симметричной линии зависит от отношения расстояния между проводами к диаметру провода.
Достоинством симметричной линии является ее простота и симметричность, что важно, например, при подсоединении ее к симметричной антенне. Недостаток такой линии состоит в наличии антенного эффекта, который заключается в излучении и приеме ВЧ энергии.
Коаксиальные кабели
К несимметричным линиям передачи относятся коаксиальный кабель. Коаксиальный кабель состоит из центральной жилы и экранирующей оплетки, между которыми располагается изолирующий диэлектрик. Коаксиальный кабель классифицируется по волновому сопротивлению.
Волновое сопротивление зависит от конструктивных параметров кабеля, к которым относятся:
диаметр внутренней жилы;
диаметр оплетки;
материал диэлектрика.

Наиболее распространенными являются кабели с волновыми сопротивлениями 50, 75 и 300 Ом. Наиболее используемыми марками являются отечественные кабели РК 50 и РК 75, а импортные – SAT 703, SAT 50, RG 6, RG 59.
Важным показателем коаксиального кабеля является коэффициент затухания сигнала. При этом необходимо выбирать кабель, центральная жила которого изготовляется из меди. Как известно на высоких частотах имеет место явление скин-эффекта, при котором ВЧ сигнал проходит по поверхности проводника. Поэтому для уменьшения сопротивления, а, следовательно, затухания ВЧ сигнала, внутреннюю медную жилу кабеля иногда покрывают тонким слоем серебра. С этой же целью медную оплетку лудят припоем.
На параметр удельного затухания кабеля влияет также качество диэлектрика. На сверхвысоких частотах такие материалы как полиуретан, полиэтилен и вспененные компоненты этих материалов не всегда удовлетворяют по показателю диэлектрических потерь. На таких частотах желательно использование фторопласта.
Достоинствами коаксиального кабеля являются хорошее экранирование и возможность передачи широкого спектра сигналов.
Недостатки такого кабеля – подверженность низкочастотным помехам.

Совмещенные кабели
Совмещенные кабели состоят из двух кабелей, помещенных в одну общую экранирующую оплетку. Это может быть коаксиальный кабель для передачи ВЧ сигнала и симметричный кабель (витая пара) для питания устройства. Другой вариант – трех-проводная линия, в которой в качестве общего минуса питания устройства используется оплетка коаксиального кабеля.

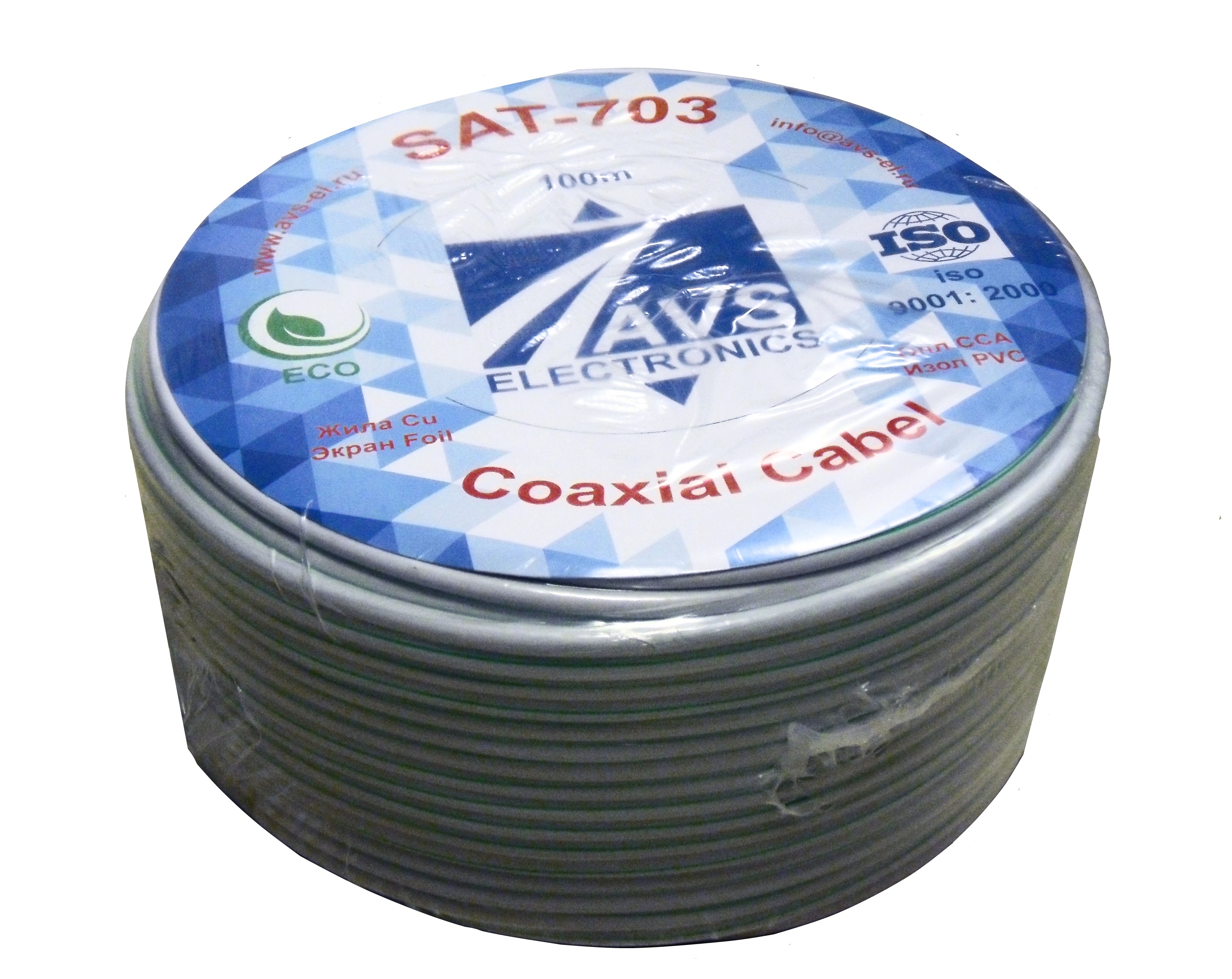

В компании AVS Electronics Вы можете кабель SAT 703 купить и SAT 50 по выгодной цене, а так же получить грамотную консультацию по коаксиальному кабелю у наших специалистов.
