Витая пара

Опубликовано: 18.05.2016
Рекомендуемые товары

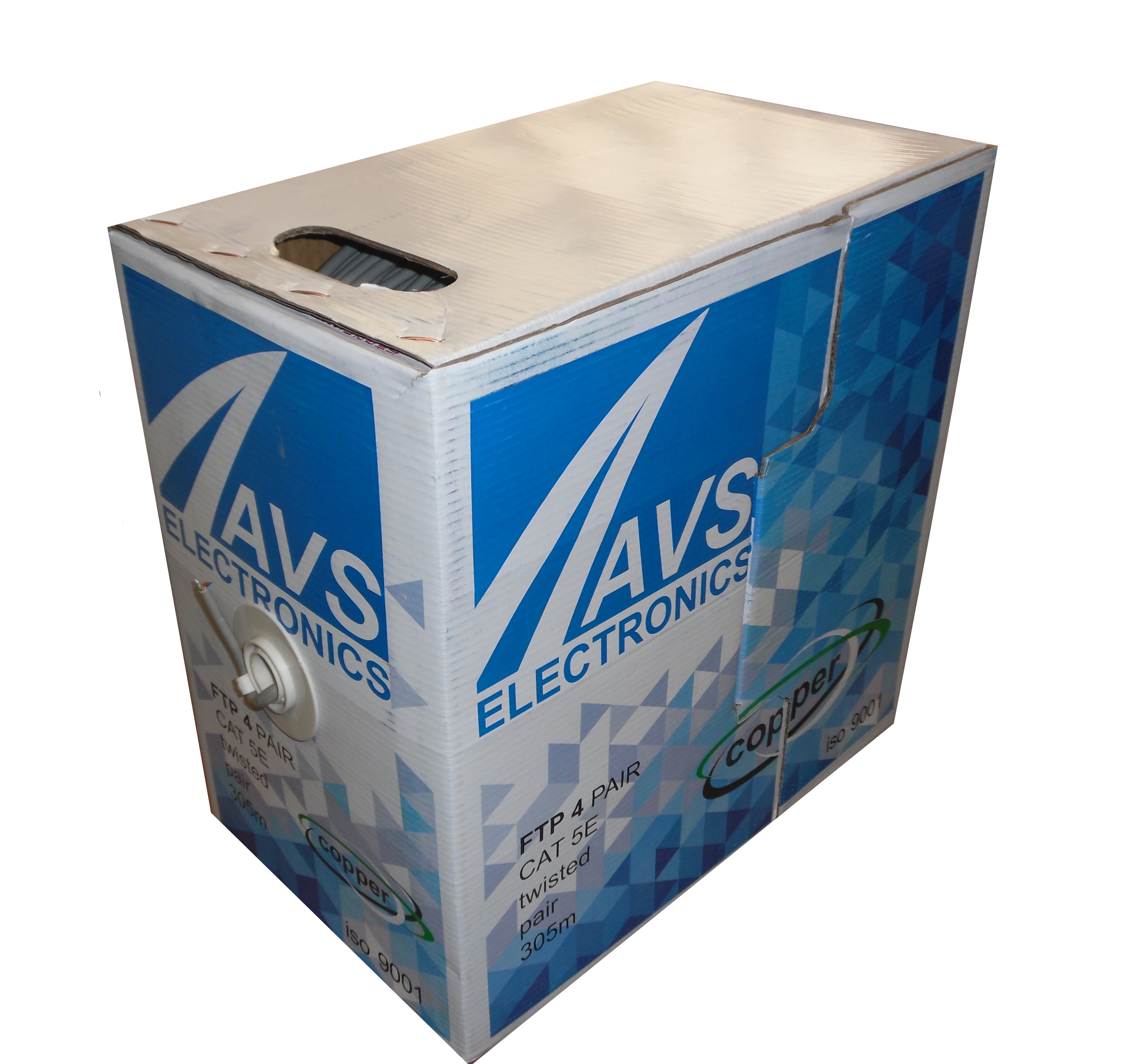

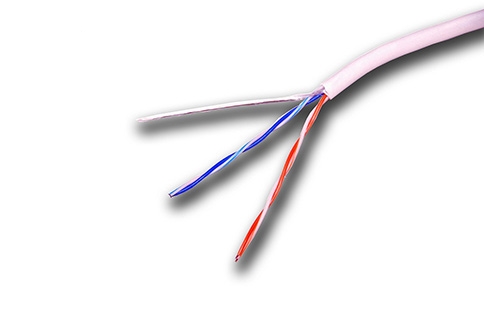

12плд.jpgВитая пара - разновидность кабеля, представляющего собой скрученные друг с другом и изолированные попарно проводники. Данный вид кабеля широко используется в области телекоммуникаций, без него не обходится ни одна структурированная система кабелей.плпг97889.jpg
Такое название данный вид кабеля получил из-за использования проводников, которые попарно свиваются в нем. Это свивание осуществляется специально, поскольку оно позволяет снизить степень воздействия на жилы пары различных электромагнитных помех, идущих от источников извне. А в кабелях, относящихся к категории 5E, жилы каждой такой пары свиты с различным шагом, что снижает вероятность помех между ними. Прекрасную защиту от помех также обеспечивает экранирование кабелей.  Например, кабель ftp cat5e – давайте разберемся, что значат буквы FTP в наименование этого кабеля. FTP кабель купить можно в компании AVS Electronics.

Система маркировки данных кабелей

При выборе подходящего кабеля необходимо обращать внимание на его маркировку, одна из частей которой содержит информацию об уровне экранирования конкретного изделия. Для маркировки кабелей применяются такие обозначения, так:
TP – это тип скрутки, витой пары.
U – свидетельствует об отсутствии специального защитного экрана.
F – в роли экрана выступает фольга.
S – в качестве экрана применяется специальная проволочная оплетка.

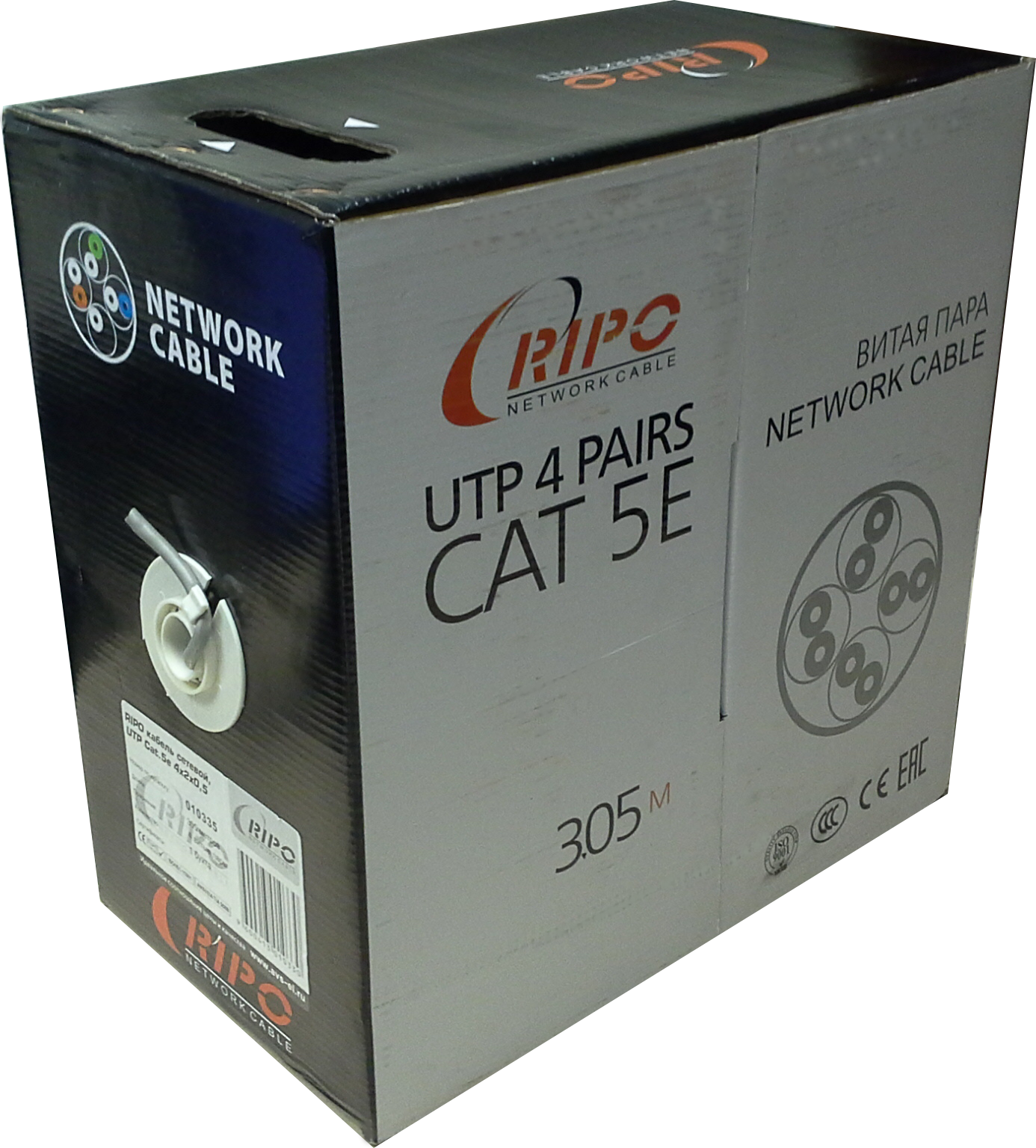

56489акп.pngЧаще всего применяются кабель utp 5е, а также ftp кабель цена которого конкурента на рынке кабельной продукции.

Материал проводника и его сечение

Выбор кабеля в большей степени связан с видом и качеством используемого материала для его изготовления. Самым лучшим проводником считается медь, что, несомненно, влияет на цену данного изделия. Однако в этом случае не стоит экономить. Материалом для проводников может выступать медь (маркировка CU), сталь омедненная (CCS), а также омедненный алюминий (обозначается как CCA).
Сечение проводников обозначается по стандарту AWG. Широкое применение имеют проводники, относящиеся к стандарту 24 AWG (сечение от 0,2 до 0,28 мм2), 26 AWG (0,13 мм2), а также 22 AWG (от 0,33 и до 0,44 мм2). К сечению проводника относится только величина сечения проводящего материала, сюда не входит толщина его изоляции.

Разновидности разъемов, применяемых с витой парой

Самые популярные стандарты разъемов – это RJ-14, RJ-12 и RJ-45.
 Например, разъем RJ-45 обладает маркировкой 8P8C, обозначающей наличие 8 позиций и 8 контактов. Таким образом, для правильного подключения данного разъема потребуется коннектор, который предназначен именно для 8 жил, при этом будет использовано 8 из 8 возможных контактов. Pазъем rj 45 купить можно у специалистов компании AVS Electronics.
Обжим витой пары под конкретный разъем должен быть выполнен с применением особого инструмента – кримпер, купить который можно в компании AVS Electronics.


.
