Патч-панели

Патч-панель 12, 24, 48 портов.

Патч-панель (коммутационная панель, кросс-панель) - это один из компонентов пассивного сетевого оборудования СКС, выполняет функцию соединения (коммутации) разъемов, расположенных на лицевой стороне панели с кабелями, подводимыми к корпусу панели с тыльной стороны. Присоединение кабелей осуществляется с помощью имеющихся в составе панели или расположенных непосредственно на модулях RJ врезных контактов.

Применение патч-панелей и патчкордов обеспечивает возможность коммутации элементов активного и пассивного оборудования между собой в сетях СКС.

Существуют два основных типа патч-панелей - фиксированный с однотипными разъемами и наборный. Патч-панели первого типа содержат разъемы только одного типа. С помощью наборной патч-панели можно собрать гибридную коммутационную панель, которая содержит разные типы разъемов, например, медные разъемы RJ - для витой пары и телефонного кабеля, разъемы RG – для коаксиального кабеля, оптические адаптеры – для волоконно-оптического кабеля. Используемые в таких панелях разъемы, их количество и соотношение типов зависит от решаемых СКС задач.

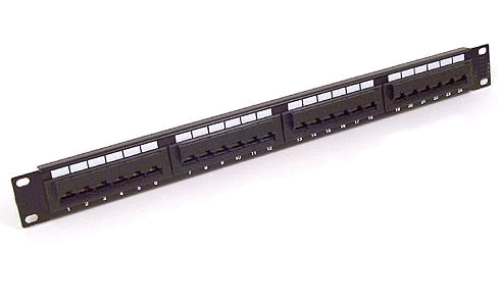

Чаще всего, при монтаже локальных компьютерных линий используется панель фиксированного типа, в которой установлено 12, 24 или 48 портов типа RJ-45, используемых для подключения компьютеров.

Для кабеля категорий 5е, 6, 6а и других предназначены соответствующие по категории панели.

Панели устанавливаются в телекоммуникационные стойки или шкафы, существуют настенные панели и панели, монтируемые в специальные конструктивы.

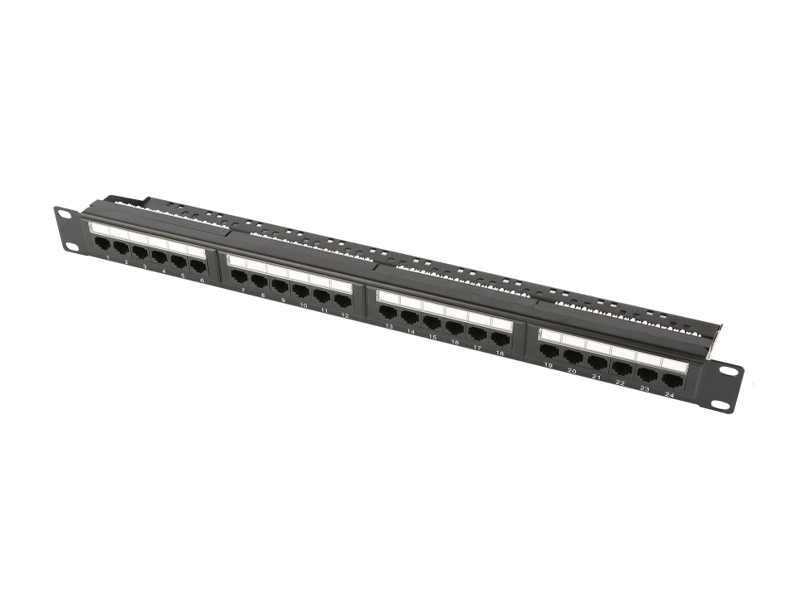

Монтируемые в стойку патч-панели устанавливаются в специальные одно или двухрядные стойки типоразмера 19 или 10 дюймов или в таких же типоразмеров телекоммуникационные шкафы.

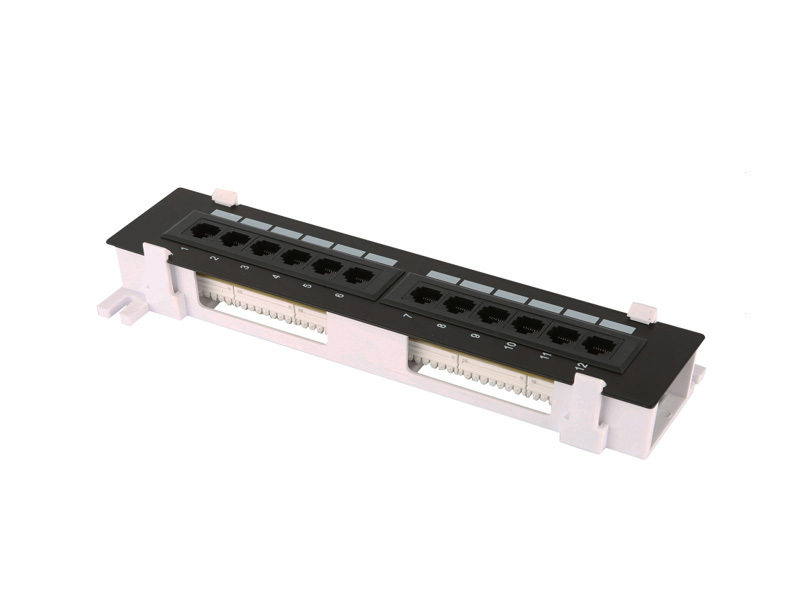

Настенные патч-панели могут быть с передним или задним монтажом. Панели с передним монтажом просто прикрепляют к стене. Они удобны, компактны и могут устанавливаться в короб.

Панель с задним монтажом при монтаже надо снимать с подставки, на которой она расположена, а по завершению монтажа устанавливать ее обратно.

Кабели, монтируемые к патч-панели необходимо подвести к каждому порту и при помощи специального инструмента присоединяется к контактам через IDC-модуль (Insulation Displacement Connection - контакт со смещением изоляции).

Существует насколько типов конструкций модулей врезных контактов. Для телефонии, обычно, применяют тип  110, для компьютерных линий – универсальный тип Dual IDC. Для разных типов модулей для подсоединения к ним кабелей используют различный, соответствующий заданному типу врезного контакта инструмент.
