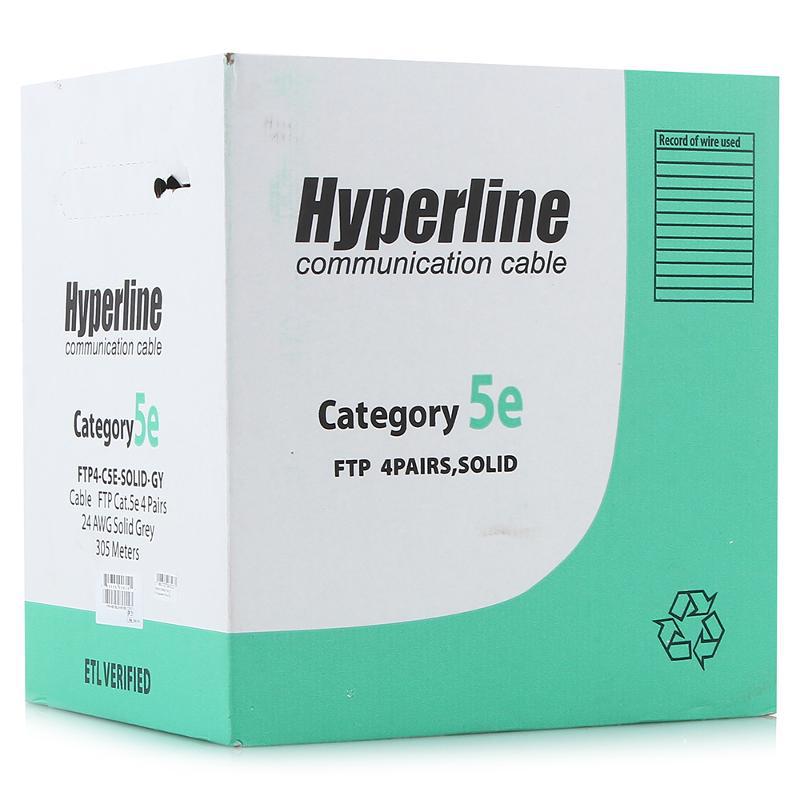

Витая пара Hyperline FUTP4-C5E-S24-IN-PVC-GY-305 метров

Категория (TIA/EIA)	5e
Количество пар	4 пары
Конструкция экрана	F/UTP
Цвет	серый
Среда эксплуатации	внутри помещений (indoor)
Внешний диаметр, мм	5.4
Общий экран	алюминизированная полиэстерная пленка
Температура эксплуатации	-20 °C ... +75 °C
Дополнительные характеристики
Диаметр дренажного провода, мм	0.5
Допустимое растягивающее усилие (эксплуатация), Н	92
Минимальный радиус изгиба	4 внешних диаметра кабеля
Предельное отклонение по внешнему диаметру	0,2 мм
Удлинение жилы	не менее 14%
Габариты и вес
Вес 1 км кабеля, кг	36.1
Длина кабеля в упаковке, м	305
Особенности
Бронирование	без брони
Стандарты
Пожаробезопасность UL	UL 444 UL 1581
Соответствие стандартам ANSI/TIA/EIA	ANSI/TIA/EIA-568-С.2
Проводник
Конструкция проводников	однопроволочная (solid)
Диаметр проводника в изоляции, мм	0.9
Изоляция проводников	полиэтилен высокой плотности (HDPE)
Материал проводника	медь электролитическая отожженная (BC)
Номинальный диаметр проводника	0,51 мм
Оболочка
Внешняя оболочка	PVC
Тип внешней оболочки	PVC (поливинилхлорид)
Толщина оболочки, мм	0.4
Гарантия
Гарантия системная	25 лет
Гарантия	180 мес.
Производитель	Hyperline

Применение кабеля
Применяется в телекоммуникационных и компьютерных сетях, системах видеонаблюдения (IP-камеры), системах охраны и контроля доступа, телефония для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей.
В основном применяется в помещениях. Его применяют практически во всех крупных проводных сетях объясняется тем, что при своей качественной работе и устойчивой передаче сигнала он имеет довольно низкую цену, что позволяет многим Интернет-провайдерам осуществлять подключение своих абонентов абсолютно бесплатно, не взимая плату даже за оборудование. Это сделало такой кабель (витая пара FTP) самым используемым и популярным материалом для организации связи. Обычно он состоит из восьми жил, скрученных между собой попарно. Точнее говоря, внутри полиэтиленовой оплетки кабеля можно найти четыре пары скрученных между собой жил. При этом каждый отдельный провод заключен в собственную оплетку из полиэтилена. Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи. Именно поэтому кабель FTP и имеет витые пары. Кабель легко обжать стандартным унифицированным разъемом 8Р8С с 8-ю контактами для стандартных разъемов RJ45 (8Р8С) и джека RJ45 (8Р8С) с экраном. Каждая бухта имеет длину 305 метров.

Особенности монтажа
Самое главное правило при монтаже кабеля ftp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля FTP категории 5е витой пары.
