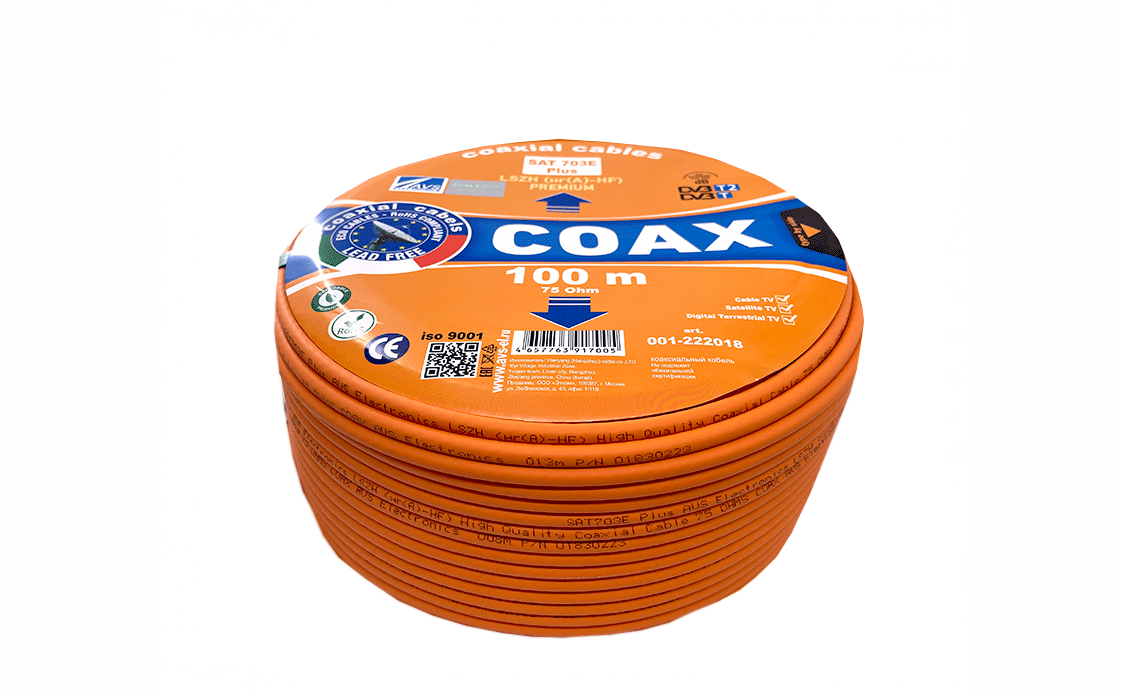

Коаксиальный кабель SAT 703E Plus AVS Electronics LSZH (нг(А)-HF), оранжевый (упк. 20м)

Коаксиальный кабель SAT 703E Plus AVS Electronics LSZH (нг(А)-HF), оранжевый (20 м)

Назначение и применение

Коаксиальный кабель SAT 703E Plus AVS Electronics в исполнении LSZH (нг(А)-HF) — это специализированная версия популярной модели, предназначенная для монтажа систем передачи сигналов в помещениях с повышенными требованиями к пожарной безопасности. Оранжевый цвет оболочки облегчает идентификацию кабеля среди других линий.

Кабель является надежным решением для:

• Подключения спутникового (DVB-S2), кабельного и эфирного цифрового телевидения (DVB-T2), включая системы высокой четкости HDTV.

• Организации систем видеонаблюдения (CCTV) в зданиях с высокими требованиями к безопасности.

• Прокладки распределительных сетей в общественных зданиях: школах, больницах, торговых центрах, аэропортах и вокзалах.

Преимущества продукта

• Повышенная пожарная безопасность: Ключевое отличие данной модели — внешняя оболочка из безгалогенной композиции LSZH (Low Smoke Zero Halogen), соответствующая классу пожарной опасности нг(А)-HF. При горении такой кабель не выделяет токсичных галогенных газов и образует минимальное количество дыма, что обеспечивает безопасную эвакуацию людей и защиту оборудования в случае пожара. Оранжевый цвет оболочки соответствует стандартам для кабелей с пониженной пожарной опасностью.

• Надежная защита сигнала: Конструкция с двойным экраном, состоящим из алюминиевой фольги и плотной оплетки из медных проволок, эффективно подавляет внешние электромагнитные помехи.

• Качественная передача сигнала: Центральный проводник выполнен из омедненной стали (CCS), что обеспечивает хорошую проводимость на высоких частотах благодаря скин-эффекту. Изоляция из вспененного полиэтилена и двойной экран обеспечивают минимальное затухание сигнала в частотном диапазоне до 1000 МГц.

• Удобство монтажа и эксплуатации: Кабель обладает необходимой гибкостью для прокладки в кабель-каналах и за фальшпотолками. Безгалогенная оболочка не поддерживает горение и безопасна для использования в местах с высокими требованиями к пожарной безопасности.

Как правильно прокладывать коаксиальный кабель

Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:

1. Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
2. Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
3. Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
4. Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
5. Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.

Технические характеристики

Параметр	Значение
Тип кабеля	Коаксиальный SAT-703E Plus (75 Ом), LSZH
Волновое сопротивление	75 Ом
Материал центрального проводника	Омедненная сталь (CCS)
Материал диэлектрика	Вспененный полиэтилен
Экранирование	Двойной экран
Материал внешней оболочки	LSZH (безгалогенный, малодымный), класс нг(А)-HF
Цвет оболочки	Оранжевый
Длина кабеля	20 метров
Температура эксплуатации	От -20°C до +60°C
Поддерживаемые приложения	TV, DVB, DVB-S2, DVB-T2, HDTV, CCTV

Цена. Купить оптом. Производство на заказ.

Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.

• Розничная цена: Уточняйте у менеджеров.

• Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.

• Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.

---

Для оформления заказа или получения коммерческого предложения свяжитесь с нами по телефону 8 (800) 777-52-71 или через форму обратной связи.
