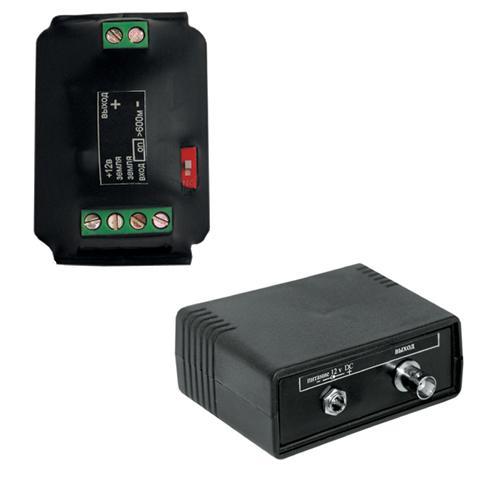

СУ-1Т-ДУ-1
Для клиентов, находящихся в регионах и странах СНГ, мы осуществляем доставку через транспортные компании. Ваш заказ может быть отправлен любой транспортной компанией.
Отправку заказа осуществляем через один рабочий день с момента получения оплаты.
Постоянным клиентам предоставляются дополнительные скидки в виде партнерских программ.
Наши специалисты помогут вам грамотно подобрать продукцию под ваши задачи.
Крупные заказы требуют индивидуальных условий сделки.
Местные клиенты передаются в работу соответствующим локальным партнерам компании.
Конкурентоспособные цены формируются на основе прямых контрактов и отлаженной логистики.
Компания AVS Electronics гарантирует качественную работу продукции в течение срока гарантии.
Компания AVS Electronics приглашает к взаимовыгодному сотрудничеству региональных дилеров.
- Гибкую систему ценообразования
- Полную информацию по продукции
- Техническое консультирование
- Своевременность поставки
Назначение изделия
Приемник видеосигнала по витой паре (десимметрирующий усилитель) ДУ-1 предназначен для приема видеосигнала передаваемого на большие расстояния по витой паре (UTP, ТПП и т.п.) от передатчика видеосигнала по витой паре (симметрирующий усилитель) СУ-1. В приемнике предусмотрены ручные регулировки коэффициента усиления и коэффициента ВЧ, СЧ-коррекции видеосигнала. Данная модификация приемника предназначена для установки внутри помещения.
Передатчик видеосигнала по витой паре (симметрирующий усилитель) СУ-1Т, предназначен для передачи видеосигнала на большие расстояния по витой паре (ТПП, UTP и т.п.) и используется совместно с приемником видеосигнала по витой паре типа ДУ-1 (расстояние передачи видеосигнала по кабелю ТПП-0.5 до 1500 м.). Данная модификация передатчика предназначена для установки в гермокожухе.
Особенности
До 1,5 км.
Комплектация
Передатчик СУ-1Т, приемник ДУ-1
Дополнительная информация
Монтаж ДУ-1: расположить устройство недалеко от приемного устройства. Припаять кабель «витая пара» к разъему, входящий в комплект поставки («+» линии распаять на центральный контакт разъема, «-» линии на земляную часть разъема). Припаять кабель питания к разъему, входящий в комплект поставки (+12В распаять на центральный контакт разъема, -12В на земляную часть разъема). Подключить распаянные разъемы на соответствующие входа приемника. На разъем «выход» подключить регистрирующее устройство.
Регулировка коэффициента усиления видеосигнала и коэффициента ВЧ и СЧ-коррекции осуществляется с помощью подстроечных резисторов, расположенных со стороны днища корпуса приемника.
Рекомендуется сначала выставить необходимый коэффициент усиления, а затем коэффициент ВЧ-коррекции и СЧ-коррекции. Для регулировки коэффициента усиления видеосигнала необходимо поворачивая отверткой головку подстроечного резистора «РЕГ. УСИЛЕНИЯ» влево (уменьшение усиления) или вправо (увеличение усиления) выставить требуемое усиление по видеовыходу.
Для регулировки коэффициента ВЧ-коррекции необходимо поворачивая отверткой головку подстроечного резистора «КОРР. СЧ» влево (уменьшение коэффициента) или вправо (увеличение коэффициента) выставить требуемое значение коэффициента СЧ-коррекции по видеовыходу (необходимо убрать большие искажения по горизонтали). Данную операцию произвести и для ВЧ-коррекции. При регулировки ВЧ-коррекции необходимо добиться максимальной четкости передаваемого изображения.
При подключении приемника к информационной линии (витая пара) проверьте правильность подключения проводов «+» и «-» информационной линии ко входу приемника и выходу передатчика.
Монтаж СУ-1Т: разместить передатчик СУ-1Т рядом с телекамерой. К колодке «вход видео» подключить видеокабель (к клемме «вход видео» подсоединить центральную жилу видеокабеля, к клемме «земля» подсоединить экран видеокабеля). Закрепить кабель питания (12-20 В.) колодке (к клемме «+12В» подсоединить провод +12В., к клемме «земля» подсоединить земляной провод). Закрепить выходной видеокабель (витая пара) в колодке «выход» (жилы кабеля типа витая пара подсоединить к клеммам «+» и «-». Обратите внимание чтобы провода линии подключенные к «+» и «-» на выходе передатчика соответствовали проводам подключенным к «+» и «-» на входе приемника.).
Выставите коэффициент усиления передаваемого видеосигнала, для этого необходимо сначала установить переключатель выбора коэффициента усиления на передатчике в положение «ON», если длина кабеля между приемником и передатчиком более 600 м, затем выставить требуемое усиление по видеовыходу на приемнике.
