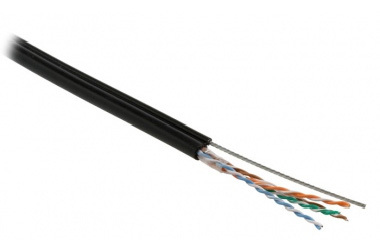

Витая пара UTP 4 AVS CAT 5E 24 AWG Cu с тросом 305 метров
UTP4 CAT5E 24AWG с тросом - неэкранированный, моножильный, медный, 4-парный, классифицирован по улучшенной категории 5Е. Токопроводящие жилы изолированы друг от друга полиэтиленовой оболочкой. Узнать цену UTP 4.
Применение
Данный кабель UTP используется при монтаже сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально.
Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.
Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A. Высокоскоростная передача данных без потери качества.
Конструкция
- Проводник – проволока из мягкой отожженной электролитической меди.
- Изоляция жил – полиэтилен.
- Толщина изоляции – 0,2мм.
- Внешняя оболочка – поливинилхлорид (PVC).
- Диаметр проводника - 24 AWG.
- Общий диаметр кабеля - 5,4мм.
- Толщина внешней оболочки - 0,65мм.
- Трос – скрученный из стальных оцинкованных проволок.
- Диаметр троса - 1,95мм.
- Температура прокладки от -10°C.. +50°C.
- Рабочая температура от -40°C.. +60°C.
- Длина провода на бухте - 305м.
Электрические характеристики
- Макс. сопротивление проводника при температуре 20°С < 9,5 Ом / 100м.
- Дисбаланс сопротивления - 5%.
- Емкостной дисбаланс пары по отношению к земле - 330 пФ/100м.
- Максимальная рабочая емкость - 5.6 нФ/м.
- Проба на искру - 2,5кВ.
Особенности монтажа
Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.
