Назначение и применение
Коаксиальный кабель SAT-703 AVS Electronics outdoor (200 м) — это специализированная версия популярной модели SAT-703, адаптированная для наружного монтажа. Он предназначен для построения надежных распределительных сетей в условиях открытого воздуха и является оптимальным решением для:
-
Прокладки магистральных и абонентских линий кабельного телевидения (CATV) на улице.
-
Организации систем видеонаблюдения (CCTV) на открытых территориях.
-
Создания распределительных сетей для спутникового (DVB-S2) и эфирного телевидения вне помещений.
Преимущества продукта
-
Надежная защита для наружного применения: Ключевое преимущество этой модификации — внешняя оболочка из полиэтилена (PE), в отличие от ПВХ у стандартной версии . Полиэтиленовая оболочка черного цвета обеспечивает высокую устойчивость к ультрафиолетовому излучению, влаге, пыли и перепадам температур, что гарантирует долговечность кабеля при эксплуатации на открытом воздухе .
-

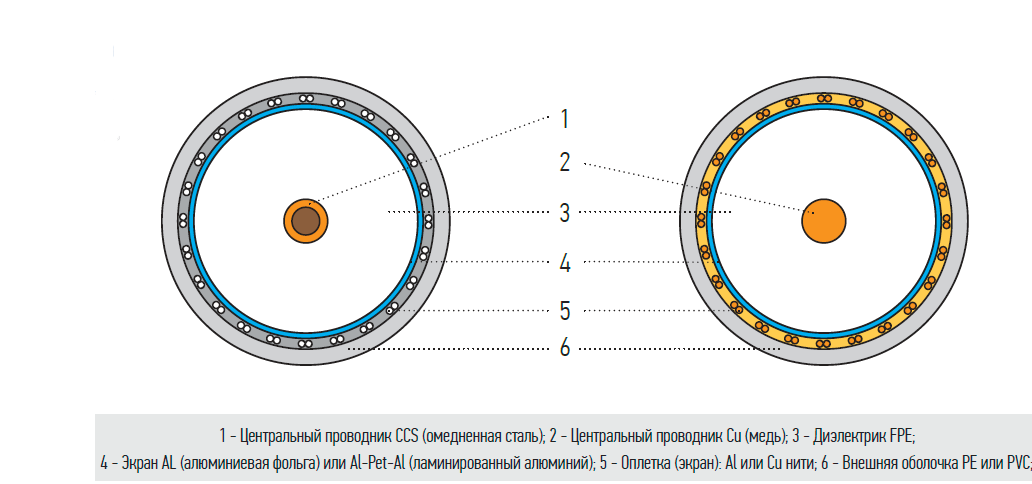

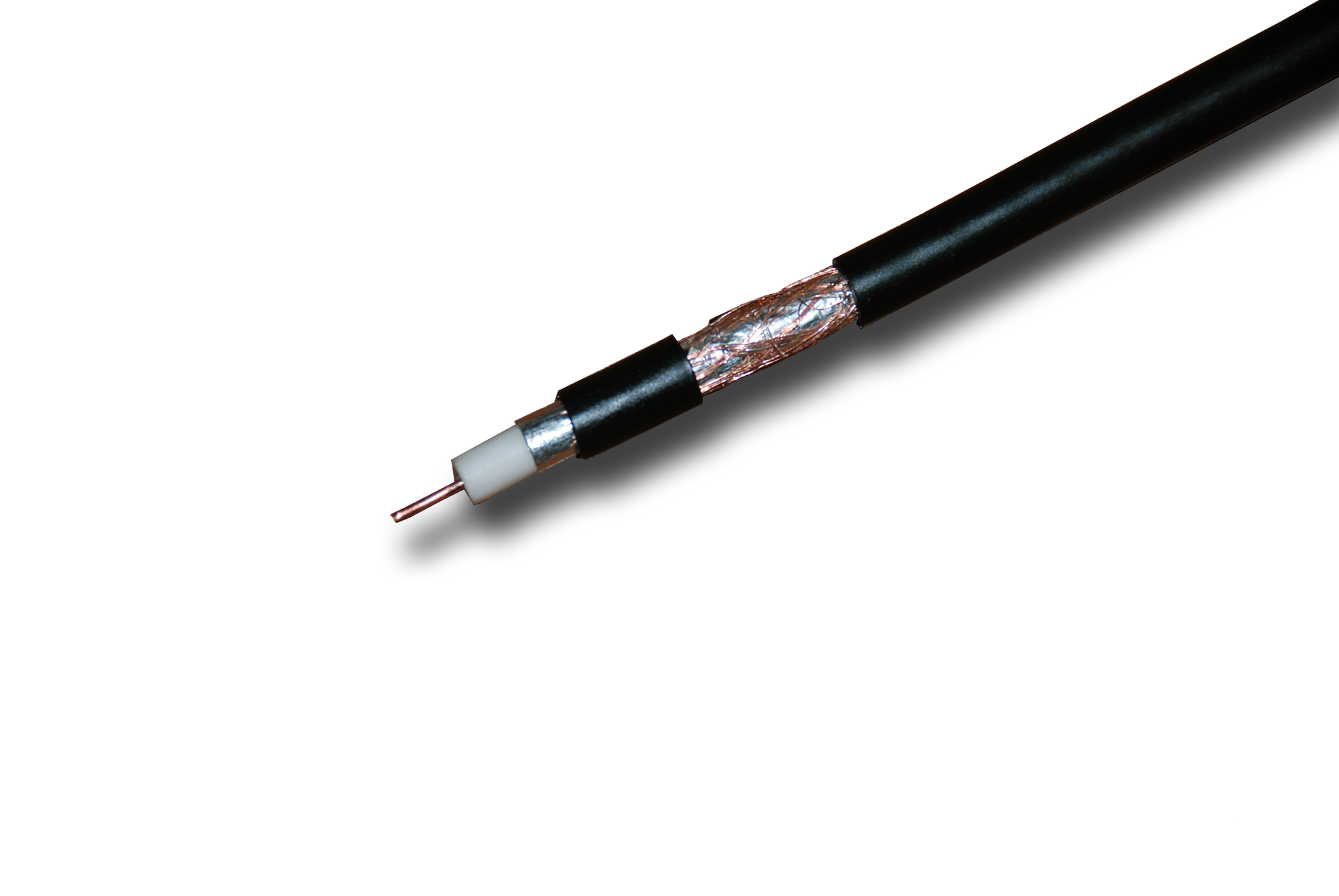

Высокое качество передачи сигнала: Конструкция включает центральный медный проводник (Cu), изоляцию из вспененного полиэтилена и двойной экран . Это обеспечивает стабильную передачу сигнала в частотном диапазоне 5–1000 МГц с минимальными потерями даже на значительных расстояниях .
-
Надежная защита от помех: Двойное экранирование из алюминиевой фольги и высокоплотной оплетки эффективно подавляет внешние электромагнитные помехи, что критически важно для уличных линий, проходящих вблизи силовых кабелей и других источников наводок .
Как правильно прокладывать коаксиальный кабель
Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:- Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
- Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
- Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
- Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
- Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.
Как правильно прокладывать коаксиальный кабель
Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:- Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
- Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
- Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
- Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
- Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип кабеля | Коаксиальный SAT-703 (75 Ом) |
| Применение | Наружная прокладка (Outdoor) |
| Волновое сопротивление | 75 Ом |
| Материал центрального проводника | Медь (Cu), одножильный (solid) |
| Материал диэлектрика | Вспененный полиэтилен |
| Экранирование | Двойной экран |
| Материал внешней оболочки | Полиэтилен (PE), устойчив к УФ |
| Цвет оболочки | Черный |
| Длина кабеля | 200 метров |
| Температура эксплуатации | От -40°C до +60°C |
| Поддерживаемые приложения | Спутниковое/кабельное ТВ, видеонаблюдение |
