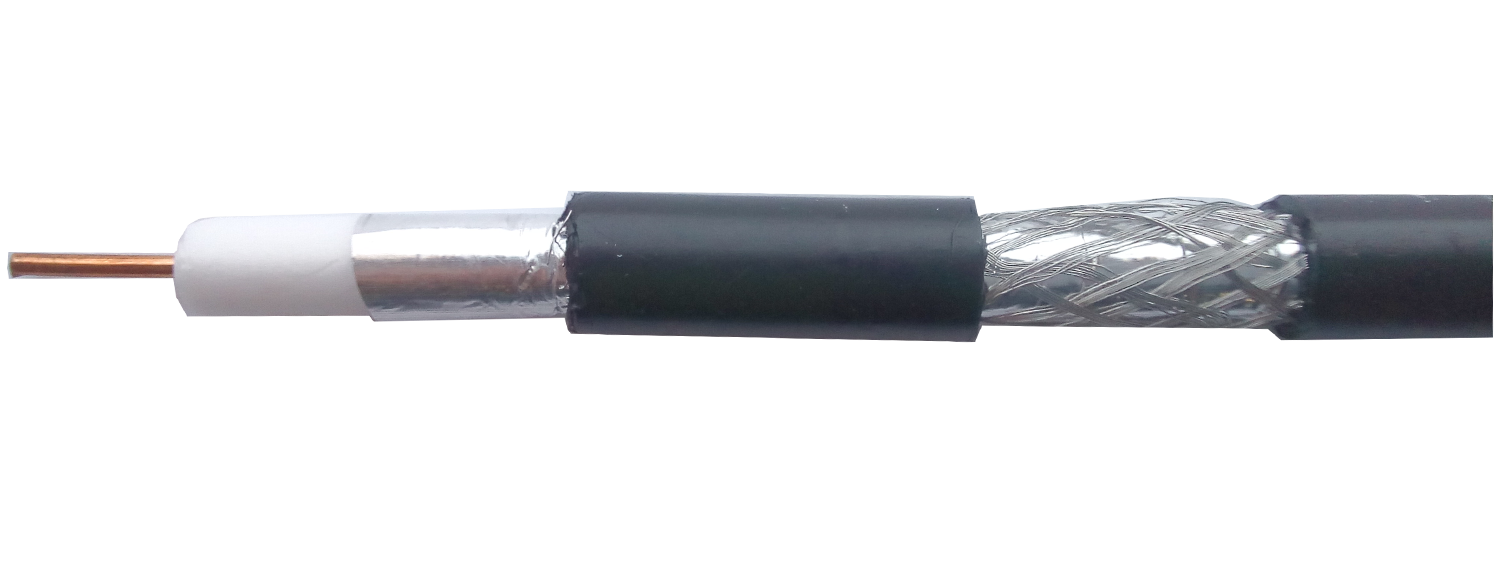

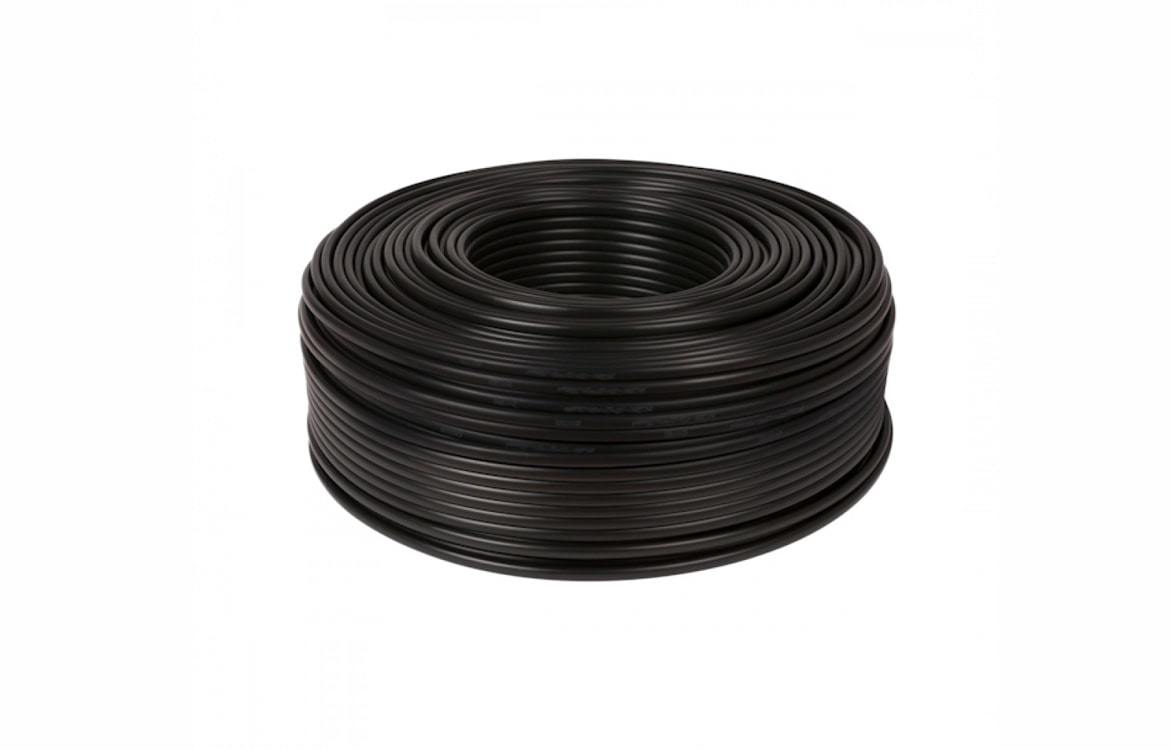

Коаксиальный кабель RG11-s AVS Electronics (305m)

Назначение и применение

Коаксиальный кабель RG-11st AVS Electronics — это самонесущий магистральный радиочастотный кабель с волновым сопротивлением 75 Ом, предназначенный для профессионального монтажа сетей в условиях улицы (outdoor) . Встроенный стальной трос делает его идеальным решением для:

• Воздушной прокладки магистралей: соединения между зданиями, по опорам линий связи и фасадам сооружений на большие расстояния .

• Передачи сигнала на дальние расстояния: до 600 метров без использования дополнительных усилителей для спутникового (DVB-S2), кабельного (CATV) и эфирного телевидения (DVB-T2) .

• Организации распределительных сетей видеонаблюдения (AHD/TVI/CVI) с высоким разрешением на открытых территориях.

Преимущества продукта

• Стальной трос принимает на себя механическую нагрузку при подвесе, предотвращая повреждение центральной жилы и гарантируя долговечность линии . Это позволяет монтировать кабель без использования дополнительных несущих тросов.

• Минимальные потери сигнала на больших расстояниях: Увеличенный диаметр центрального проводника и центральной изоляции по сравнению с RG-6 обеспечивают значительно меньшее затухание, позволяя передавать высокочастотный сигнал до 3 ГГц на расстояние до 600 метров .

• Надежная защита от помех и внешней среды: Конструкция с двойным экраном эффективно подавляет внешние электромагнитные помехи . Внешняя оболочка из светостабилизированного полиэтилена (PE) черного цвета обеспечивает устойчивость к ультрафиолетовому излучению и перепадам температур .

• Эксплуатация в широком диапазоне температур: Кабель сохраняет рабочие характеристики в диапазоне от -40°C до +70°C, что делает его пригодным для эксплуатации в регионах с суровым климатом.

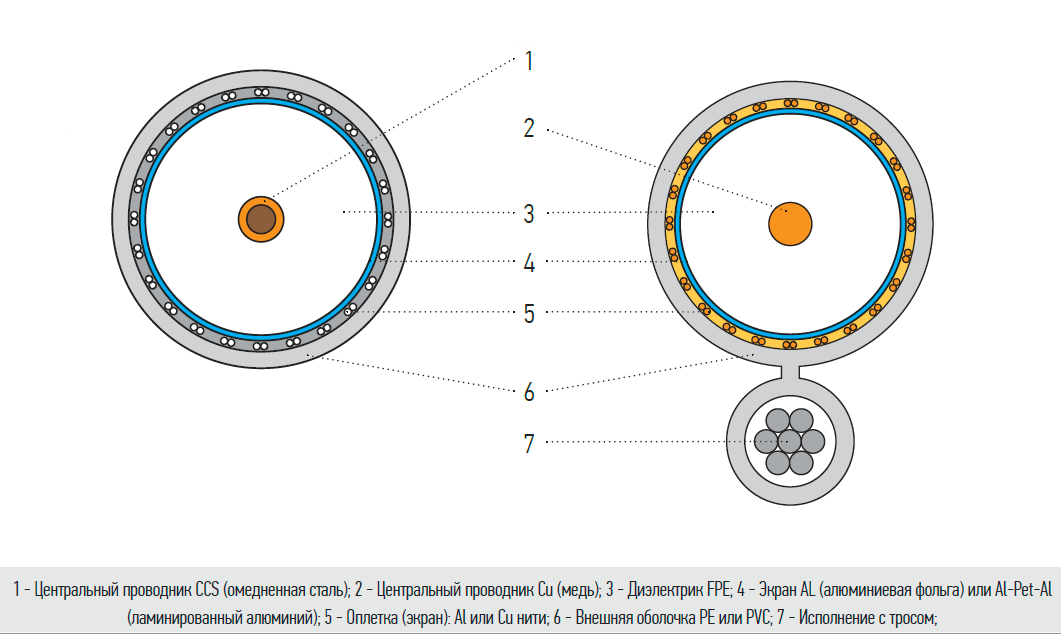

• Центральная жила выполнена из омедненной стали (CCS) . Это решение обеспечивает идеальный баланс между прочностью на разрыв (что критично для воздушных подвесных линий) и высокой проводимостью на высоких частотах (скин-эффект). Благодаря этому кабель сохраняет целостность при ветровых нагрузках и гарантирует стабильное качество сигнала на протяжении всего срока службы, в отличие от чисто медных аналогов, которые могли бы растянуться под собственным весом.

Как правильно прокладывать коаксиальный кабель

1. Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
2. Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
3. Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
4. Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
5. Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.

Технические характеристики

Цена. Купить оптом. Производство на заказ.

Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.

• Розничная цена: Уточняйте у менеджеров.

• Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.

• Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.

Для оформления заказа или получения коммерческого предложения свяжитесь с нами по телефону 8 (800) 777-52-71 или через форму обратной связи.
