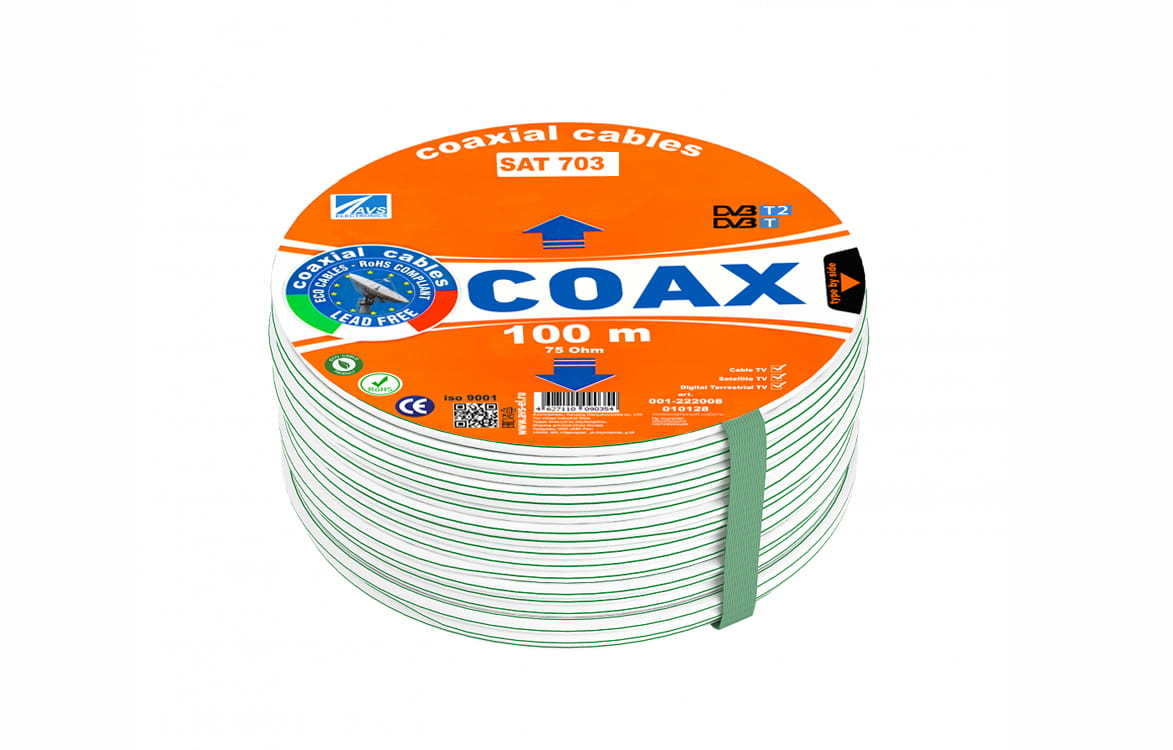

Коаксиальный кабель SAT-703 B COAX (Cu) (100m)

Технические характеристики

Коаксиальный кабель SAT-703 B Cu — радиочастотное решение с волновым сопротивлением 75 Ом, предназначенное для передачи высокочастотных сигналов. Модель подходит для построения телевизионных сетей и систем видеонаблюдения на жилых, коммерческих и других объектах.

Основные области применения:

• подключение спутникового телевидения стандарта DVB-S2 и кабельного ТВ, включая системы высокой четкости HDTV;
• организация линий видеонаблюдения CCTV с аналоговым и цифровым оборудованием;
• построение распределительных сетей эфирного цифрового телевидения DVB-T2;
• передача высокочастотных сигналов в диапазоне до 1000 МГц с низким уровнем потерь.

Какими преимуществами обладает продукт

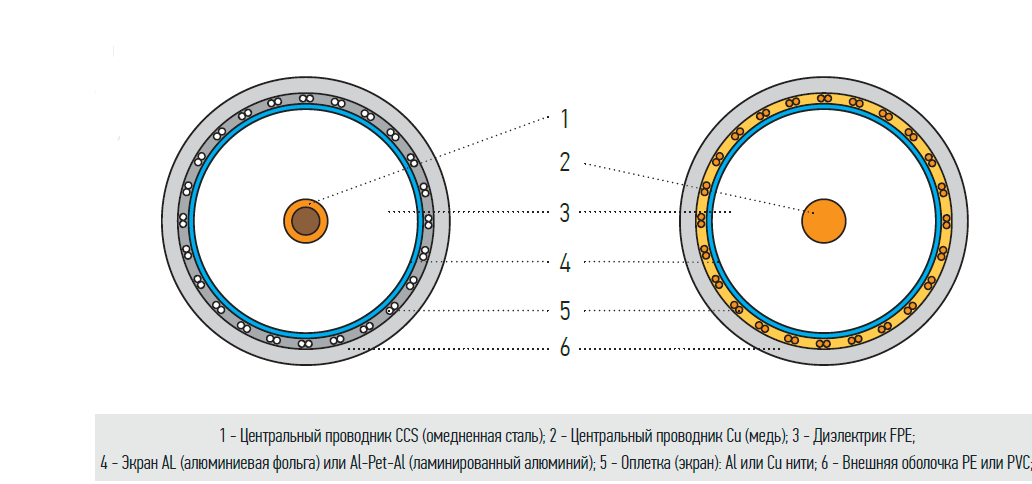

• Медный центральный проводник. В конструкции используется жила из чистой меди (Cu). По сравнению с решениями на основе омедненной стали (CCS) медь отличается более высокой проводимостью и позволяет уменьшить затухание на высоких частотах. Это способствует стабильной передаче телевизионного сигнала и получению четкого изображения.
• Эффективное двойное экранирование. Для защиты от внешних электромагнитных воздействий предусмотрены алюминиевая фольга и плотная оплетка из медных проволок. Такая конструкция помогает снизить влияние помех и сохранить стабильность сигнала, в том числе в многоквартирных домах и рядом с электротехническим или промышленным оборудованием.
• Надежная конструкция. Вспененный полиэтиленовый диэлектрик и наружная оболочка из негорючего ПВХ (PVC) белого цвета обеспечивают защиту внутренних элементов от механических воздействий. Заявленный срок службы составляет до 25 лет. Рабочий температурный диапазон — от -40 °C до +60 °C.
• Возможность различной прокладки. SAT-703 B COAX подходит для использования внутри помещений, а также для наружных линий при условии защиты от прямого солнечного света и атмосферных осадков.
• Удобство при установке. Оптимальная гибкость упрощает размещение линии внутри стен, в кабель-каналах и за подвесными потолками. Допустимый температурный диапазон при проведении монтажных работ составляет от -10 °C до +40 °C.

Особенности прокладки

Соблюдение основных требований при монтаже помогает сохранить характеристики линии и обеспечить ее продолжительную эксплуатацию.

1. Не допускайте резких изгибов. Минимальный радиус должен составлять не менее пяти наружных диаметров — приблизительно 34 мм. Сильные заломы могут деформировать диэлектрик и привести к изменению волнового сопротивления 75 Ом.
2. Соблюдайте расстояние до силовой проводки. Не рекомендуется размещать линию параллельно проводам 220 В на расстоянии менее 20–30 см. Если трассы необходимо пересечь, лучше располагать их под углом 90°, чтобы уменьшить воздействие электромагнитных наводок.
3. Используйте подходящий крепеж. Для фиксации можно применять пластиковые клипсы, дюбель-скобы и кабель-каналы. Стяжки нельзя затягивать чрезмерно сильно, поскольку сдавливание способно деформировать экран и ухудшить его защитные свойства.
4. Аккуратно выполняйте разделку. Изоляцию рекомендуется снимать подходящим стриппером. Оплетку следует осторожно отогнуть назад, не повреждая слой фольги. Центральную жилу устанавливают в F-разъем до необходимого положения. При этом важно исключить контакт между жилой и оплеткой, после чего надежно зафиксировать соединение.
5. Проверьте качество сигнала. После установки разъемов подключите линию к телевизору, ресиверу или другому оборудованию. До окончательного закрепления трассы убедитесь, что сигнал стабилен, а на изображении отсутствуют помехи и артефакты.
