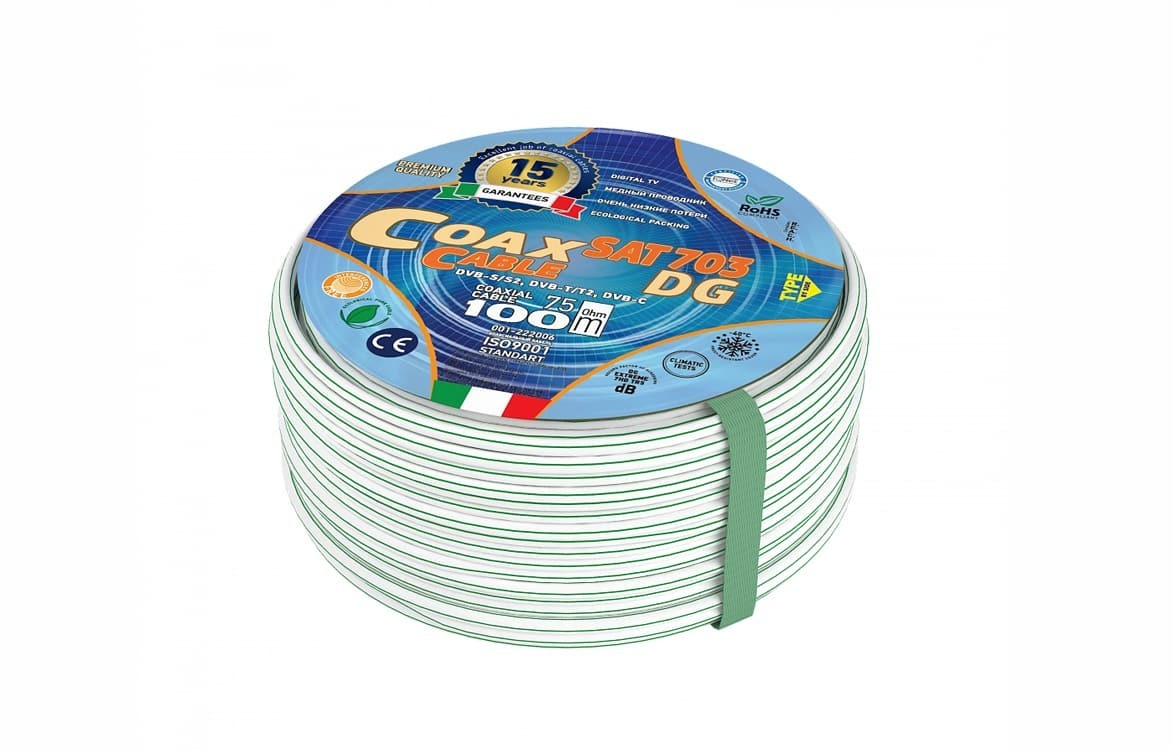

Коаксиальный кабель SAT-703 Dg AVS Electronics Cu (20 m)

Назначение и применение

Коаксиальный кабель SAT-703 Dg — это профессиональный радиочастотный кабель премиум-класса с волновым сопротивлением 75 Ом . Он является прямым аналогом популярного европейского кабеля SAT-703 и разработан для передачи высокочастотных сигналов с минимальными потерями . Кабель идеально подходит для:

• Подключения спутникового телевидения (DVB-S2) и систем высокой четкости HDTV .

• Организации эфирного цифрового (DVB-T2) и кабельного телевидения .

• Прокладки профессиональных систем видеонаблюдения (AHD/TVI/CVI) , где требуется передача видеосигнала без искажений .

• Построения распределительных медиасетей в жилых и коммерческих объектах .

Преимущества продукта

• Высокое качество передачи сигнала: Центральный проводник изготовлен из бескислородной меди (Cu) высокой степени очистки . Это ключевое отличие от более экономичных аналогов с омедненной сталью (CCS). Медная жила обеспечивает отличную проводимость и минимальное затухание сигнала даже на высоких частотах. Благодаря эффекту, при котором высокочастотные токи концентрируются в наружном слое проводника, сохраняется чистота изображения и звука на всем протяжении линии .

• Надежная защита от помех: Кабель имеет усиленное двойное экранирование, состоящее из алюминиевой фольги и плотной оплетки из медных проволок .Это эффективно подавляет внешние электромагнитные помехи, обеспечивая стабильную и чистую передачу сигнала даже в условиях сложной электромагнитной обстановки — например, в многоквартирных домах или рядом с силовым оборудованием .

• Долговечность и удобство монтажа: Внешняя оболочка из морозостойкого ПВХ (PVC) белого цвета с зеленой полосой защищает кабель от перегибов, пыли, влаги и механических нагрузок . Зеленая полоса облегчает идентификацию кабеля в жгуте . Кабель обладает оптимальной гибкостью, что упрощает его прокладку в кабель-каналах, за фальшпотолками и внутри стен.

Как правильно прокладывать коаксиальный кабель

1. Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
2. Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
3. Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
4. Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
5. Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.

Технические характеристики

Цена. Купить оптом. Производство на заказ.

Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.

• Розничная цена: Уточняйте у менеджеров.

• Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.

• Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.

Для оформления заказа или получения коммерческого предложения свяжитесь с нами по телефону 8 (800) 777-52-71 или через форму обратной связи.
